Manual de Comunicação de Obra

Formato, material, acabamento e fixação de cada solução de comunicação visual do canteiro — para orçamento e produção gráfica.

Respeito pela sua história.

13 capítulos

Introdução

Olá. Este é o manual da comunicação visual do canteiro de obras.

Aqui está tudo que você precisa para orçar e produzir cada solução de comunicação visual da sua obra: formato, material, acabamento e fixação.

Além deste manual, você recebe acesso a um pacote com todos os layouts que constam aqui. Depois de aprovado o orçamento de produção, envie o arquivo finalizado aos fornecedores gráficos aprovados para dar sequência na produção.

Importante

No momento do orçamento, não se esqueça de solicitar frete e instalação dos materiais.

Índice

01 Placas de canteiro6 famílias 02 Placas de segurança9 famílias 03 Placas de qualidade7 famílias 04 Dados técnicos1 família 05 Financiamento2 famílias 06 Tapumes1 família 07 Fornecedores2 famílias 08 Meio ambiente2 famílias 09 Capacetes4 famílias 10 Placas de caçamba1 família 11 Uniformes4 famílias 12 Interna dos apartamentos5 famílias 13 Planejamento e controle5 famílias

Padrão visual das placas

TEXTO EDITÁVEL

Padrão — usar sempre

TEXTO EDITÁVEL

Exceção — só em urgência

Produza as placas preferencialmente no fundo azul, para manter o padrão visual da marca em nossos canteiros. Impressões no fundo branco apenas em casos de urgência e sob caráter de exceção.

#00196AAzul Médio

#B1B1B1Cinza Escuro

#149CD8Azul Claro

#FF6E5AGoiaba

#000D35Azul Escuro

#E5E5E5Cinza Claro

Tipografia de todas as placas: Host Grotesk — extrabold ou bold nos títulos, light/regular nos textos de apoio, sempre com alto contraste de peso e tamanho. As especificações a seguir substituem as referências antigas de fonte (Riddley Grotesk) e de azul (#001B71) pelo padrão atual da marca.

Placas de canteiro

Identificação de estoques, centrais, blocos, torres, pavimentos e circulação, em seis famílias.

SPL01

Placas de canteiro

114 códigos

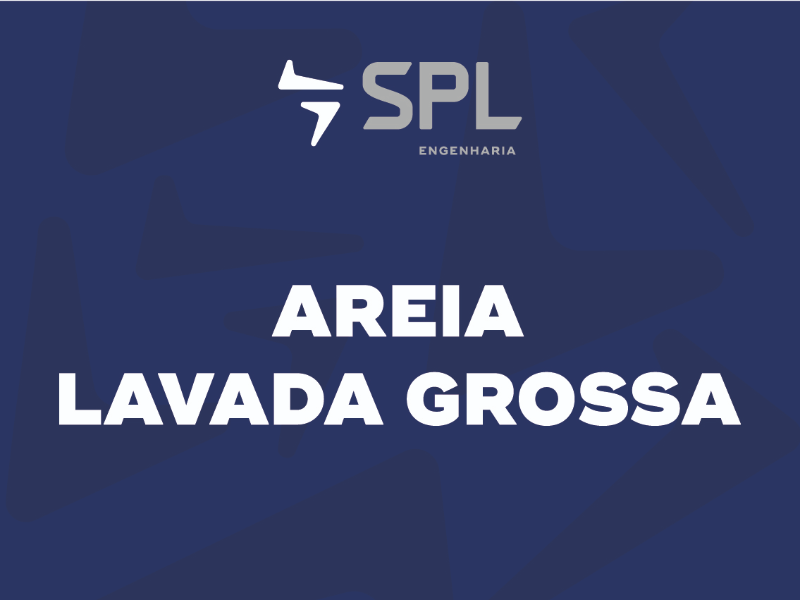

SPL01-01

Tamanho: 40 × 30 cm
Material: Placa em PVC com adesivação em vinil impresso
Fixação: Fita dupla face
Fonte: Host Grotesk

#00196A

#B1B1B1

Atenção

A placa SPL01-93 deve ser adesivada com adesivo vinílico para lousa, que permite escrita com caneta escreve/apaga.

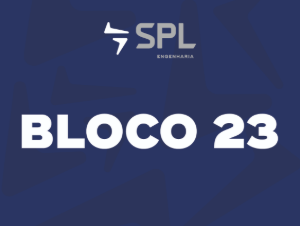

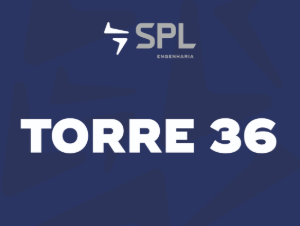

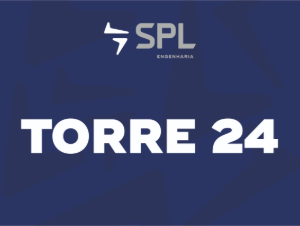

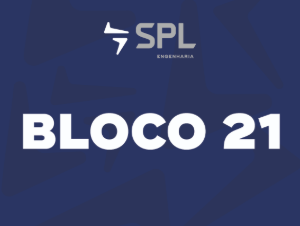

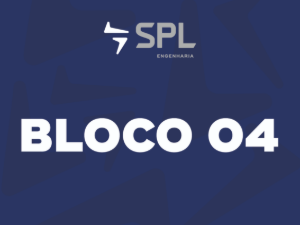

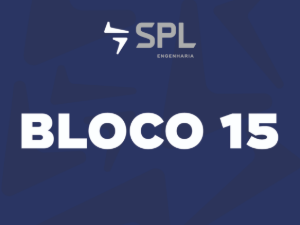

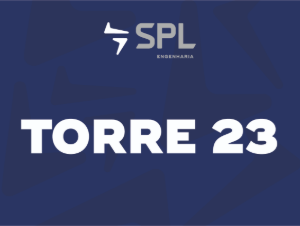

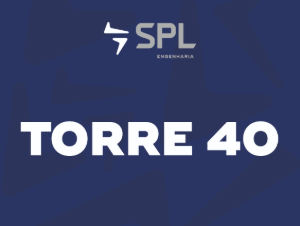

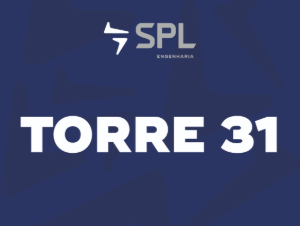

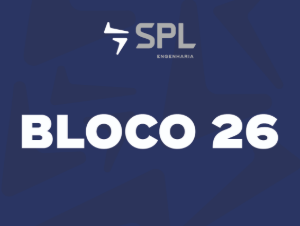

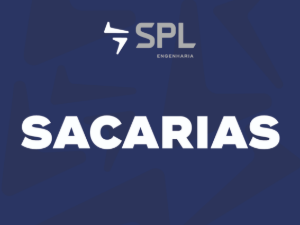

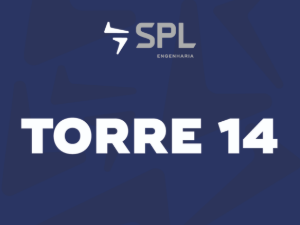

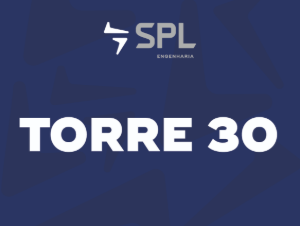

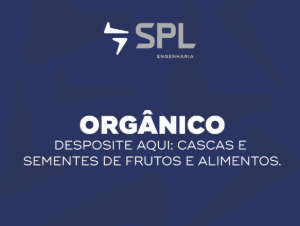

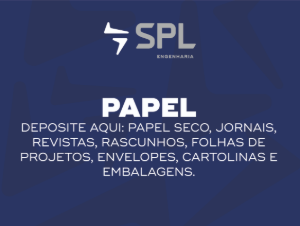

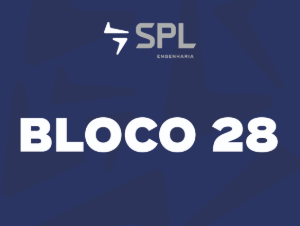

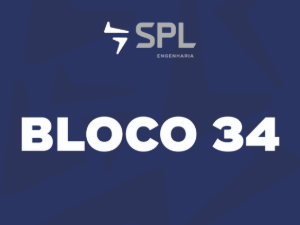

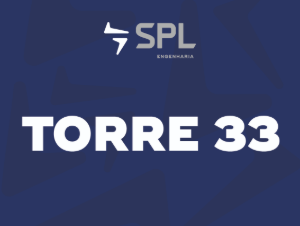

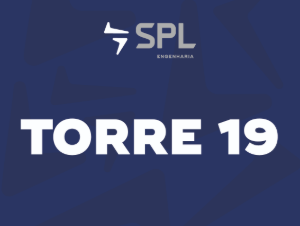

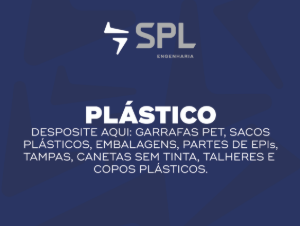

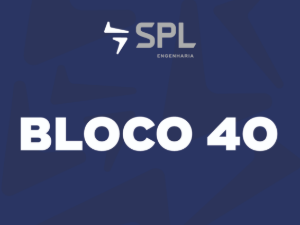

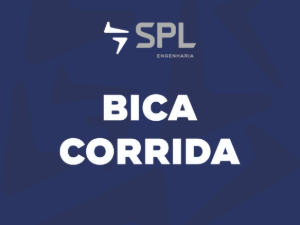

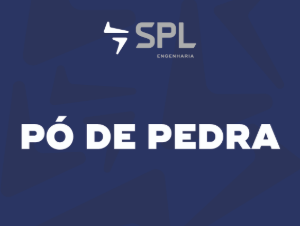

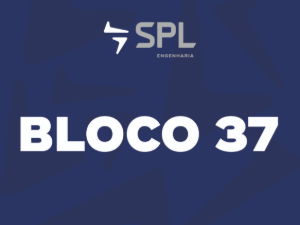

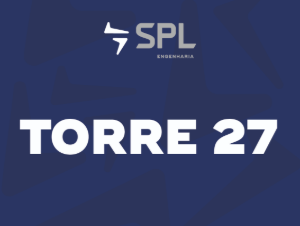

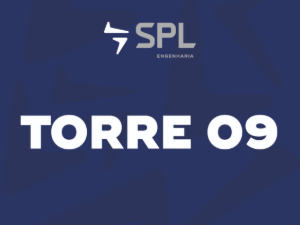

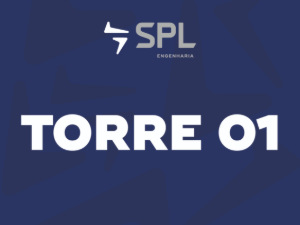

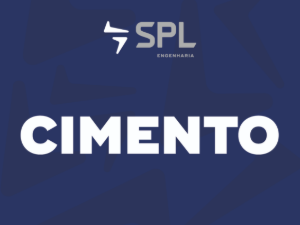

Códigos SPL01-01 a SPL01-116114 artes

SPL01-01 Areia lavada grossa — 01Areia lavada grossa

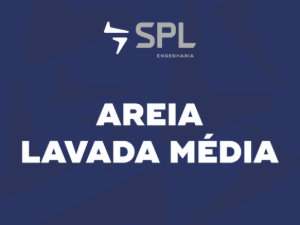

SPL01-03 Areia lavada média — 03Areia lavada média

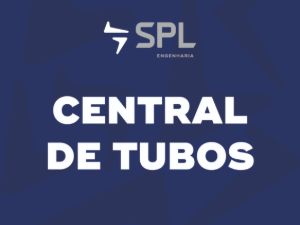

SPL01-04 Central de tubos — 04Central de tubos

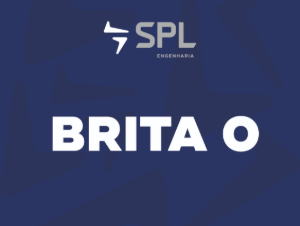

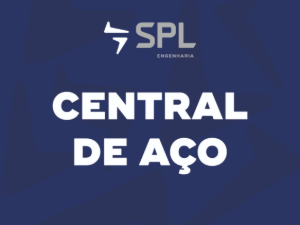

SPL01-07 Central de aço — 07Central de aço

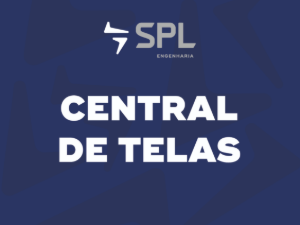

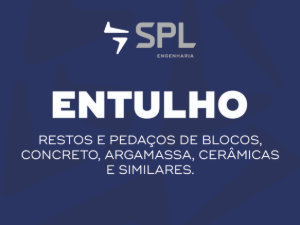

SPL01-11 Central de telas — 11Central de telas

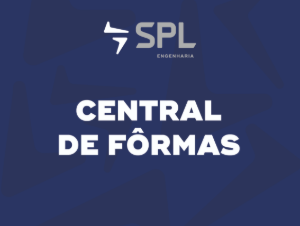

SPL01-12 Central de fôrmas — 12Central de fôrmas

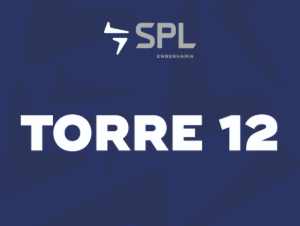

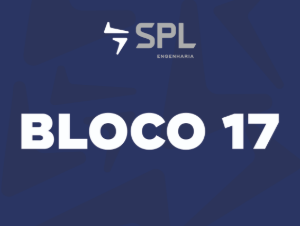

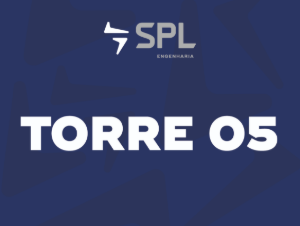

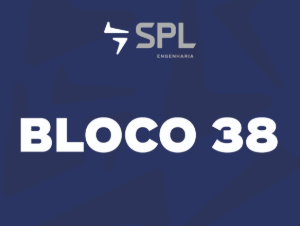

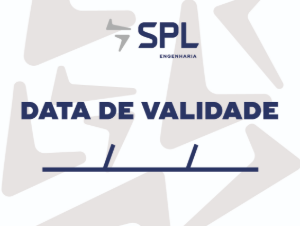

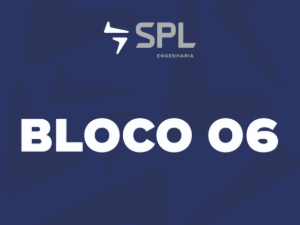

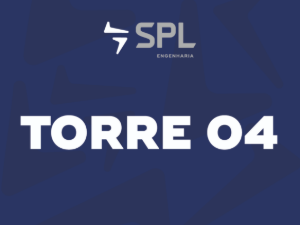

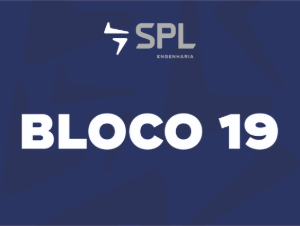

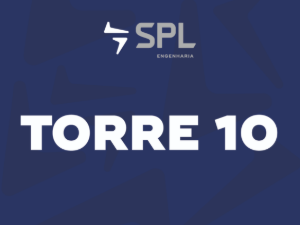

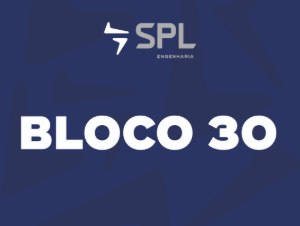

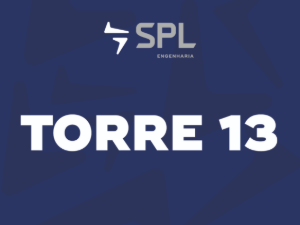

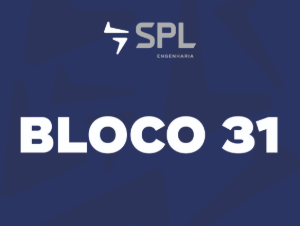

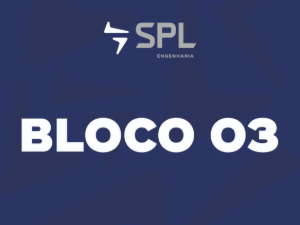

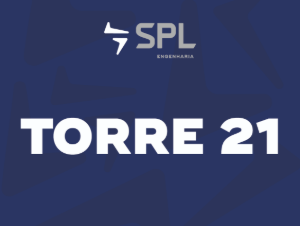

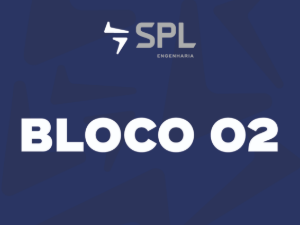

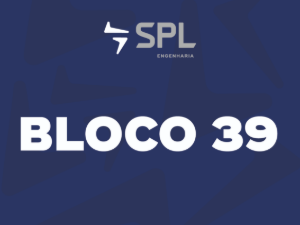

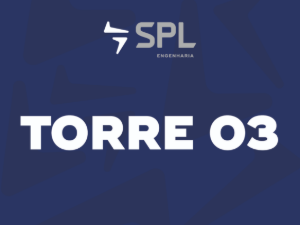

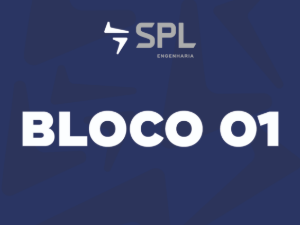

SPL01-93 Data de validade · lousa — 93Data de validade · lousa

SPL01-100 Produtos químicos — 100Produtos químicos

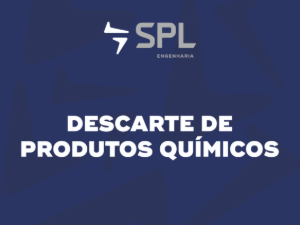

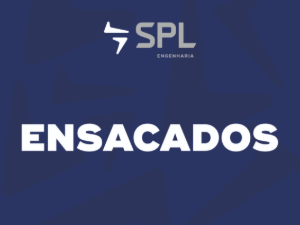

SPL01-102 Descarte de produtos químicos — 102Descarte de produtos químicos

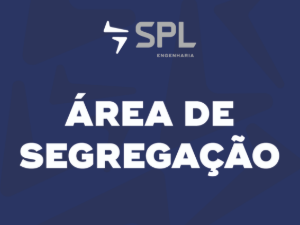

SPL01-105 Área de segregação — 105Área de segregação

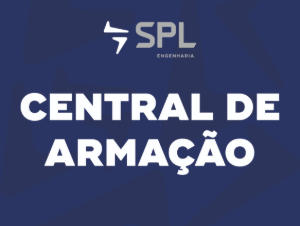

SPL01-106 Central de armação — 106Central de armação

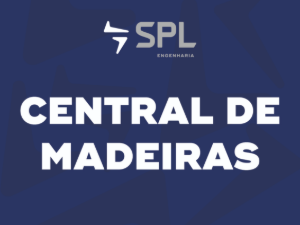

SPL01-107 Central de madeiras — 107Central de madeiras

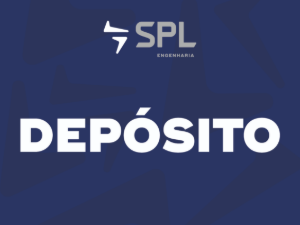

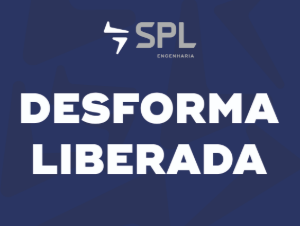

SPL01-114 Desforma liberada — 114Desforma liberada

SPL01-115 Fumódromo · bitucas de cigarro aqui — 115Fumódromo · bitucas de cigarro aqui

116Filtro do bebedouro · lousa

SPL01.2

Placas de indicação

63 códigos

SPL01.2-01 · SPL01.2-02

Tamanho: 30 × 8 cm
Material: Placa em PVC com adesivação em vinil impresso
Fixação: Fita dupla face
Fonte: Host Grotesk

#00196A

#B1B1B1

Plaquinhas horizontais com o boomerang à esquerda. Os códigos 43 a 51 identificam bitolas de aço (Ø) e 52 a 63, telas soldadas (Q).

Códigos SPL01.2-01 a SPL01.2-6363 artes

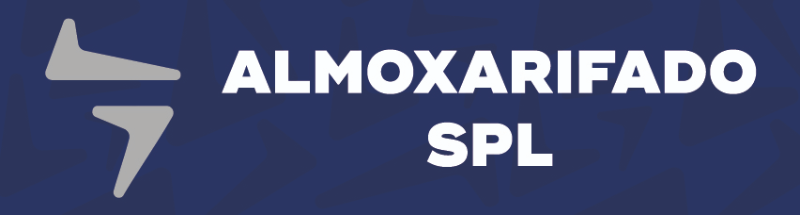

SPL01.2-01 Almoxarifado SPL — 01Almoxarifado SPL

SPL01.2-02 Almoxarifado instaladora — 02Almoxarifado instaladora

SPL01.2-04 Almoxarifado — 04Almoxarifado

SPL01.2-05 Área de conversão — 05Área de conversão

SPL01.2-06 Área de convívio — 06Área de convívio

SPL01.2-07 Administração — 07Administração

SPL01.2-08 Bicicletário — 08Bicicletário

SPL01.2-13 Central de corpos de prova — 13Central de corpos de prova

SPL01.2-15 Depósito ensacados cimento/argamassa — 15Depósito ensacados cimento/argamassa

SPL01.2-16 Dep. pessoal — 16Dep. pessoal

SPL01.2-23 Mestre de obras — 23Mestre de obras

SPL01.2-27 Pia: lave as mãos — 27Pia: lave as mãos

SPL01.2-32 Sala de reunião — 32Sala de reunião

SPL01.2-33 Sala de projetos — 33Sala de projetos

SPL01.2-36 Segurança do trabalho — 36Segurança do trabalho

SPL01.2-37 Sala de treinamento — 37Sala de treinamento

SPL01.2-38 Técnico de obra — 38Técnico de obra

SPL01.2-41 WC masculino — 41WC masculino

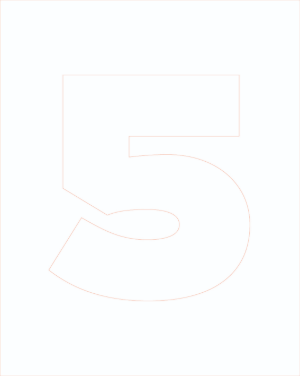

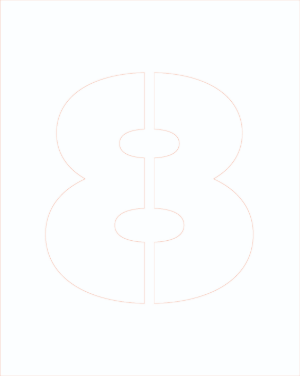

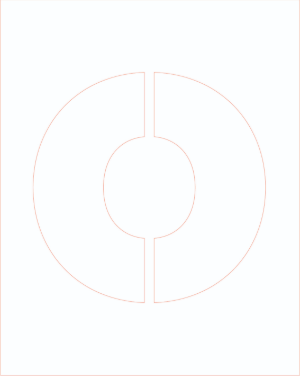

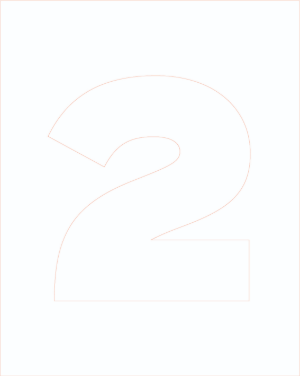

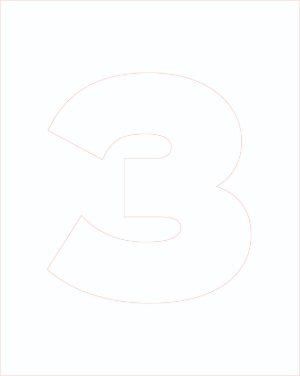

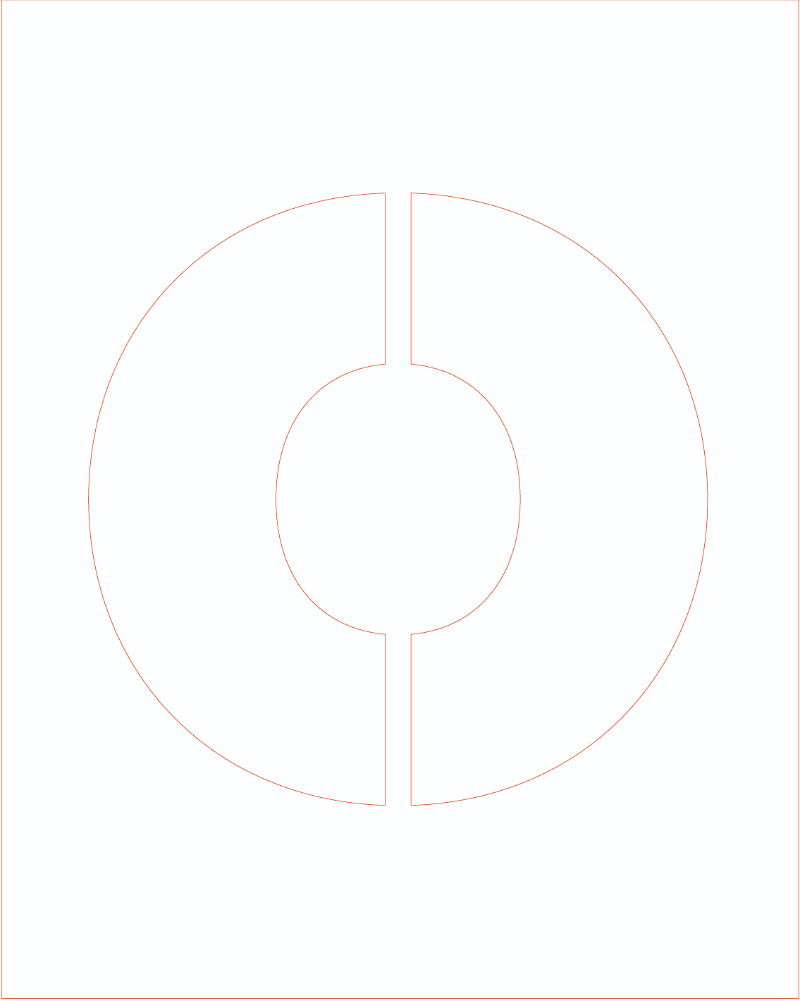

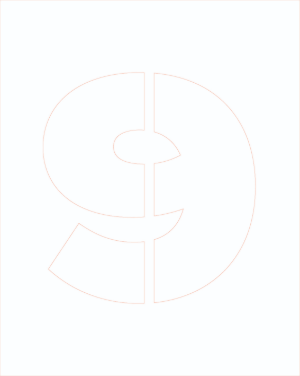

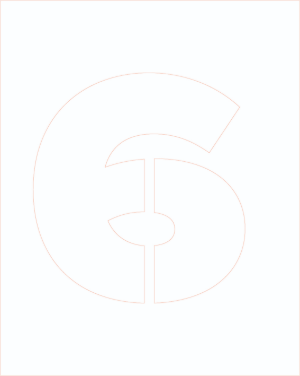

SPL01.3

Moldes numerados

Tamanho: 40 × 50 cm — números com 40 cm de altura
Material: Molde de placa em PVC (vazado, para pintura)
Fonte: Host Grotesk

Códigos da família10 artes

SPL01.4

Placas de identificação

17 códigos

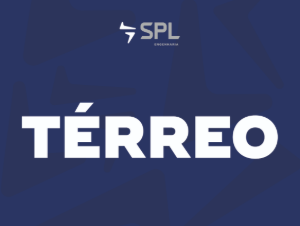

SPL01.4-2

Tamanho: 40 × 30 cm
Material: Placa em PVC com adesivação em vinil impresso
Fonte: Host Grotesk

#00196A

#B1B1B1

#FFDE00

Atenção · setas

A seta deve ser produzida separadamente, em adesivo vinílico amarelo (#FFDE00), para ser colada conforme a direção do local.

No arquivo, a seta aparece em magenta apenas para visualização — o adesivo deve ser produzido em vinil branco. Antes da produção, o engenheiro precisa definir o lado correto da seta.

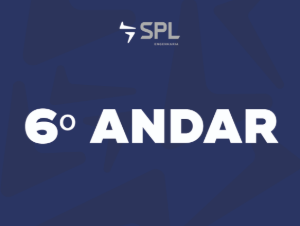

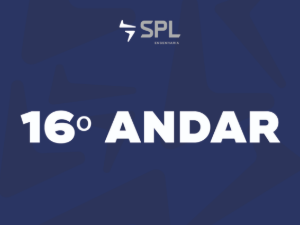

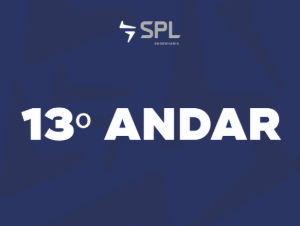

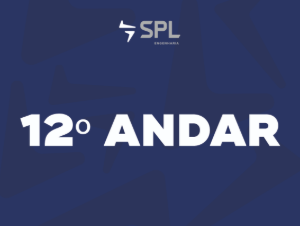

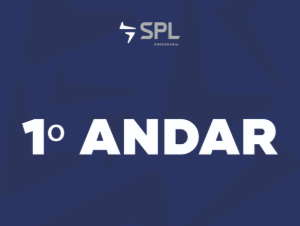

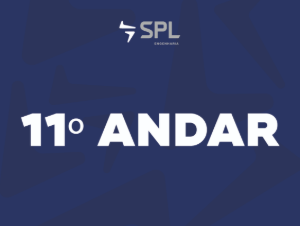

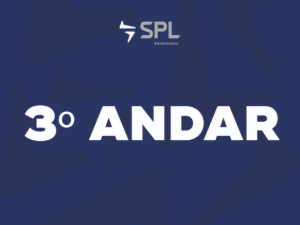

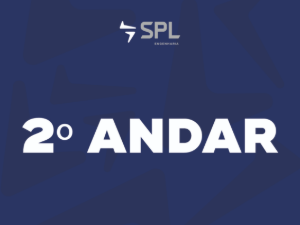

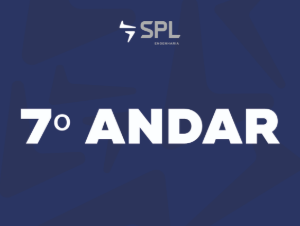

Códigos SPL01.4-2 a SPL01.4-1917 artes

SPL01.5

Placas de identificação

6 códigos

SPL01.5-1

Tamanho: 66 × 50 cm · SPL01.5-7: 60 × 100 cm
Material: Placa em PVC com adesivação em vinil impresso
Fixação: Fita dupla face
Seta: 20 × 10,5 cm — vinil vinílico amarelo, produzida separadamente

#00196A

#B1B1B1

#FFDE00

Códigos SPL01.5-1 a SPL01.5-76 artes

SPL01.5-1 Carga e descarga · seg a qui 07h–11h / 13h–16h · sex 07h–11h / 13h–15h — 1Carga e descarga · seg a qui 07h–11h / 13h–16h · sex 07h–11h / 13h–15h

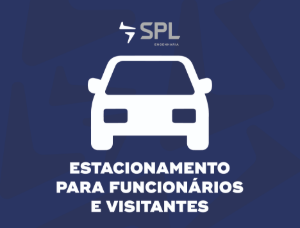

SPL01.5-2 Estacionamento para funcionários e visitantes — 2Estacionamento para funcionários e visitantes

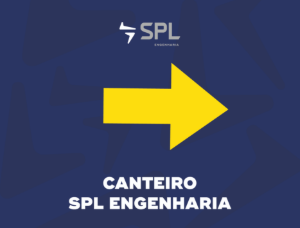

SPL01.5-3 Canteiro SPL Engenharia · com seta — 3Canteiro SPL Engenharia · com seta

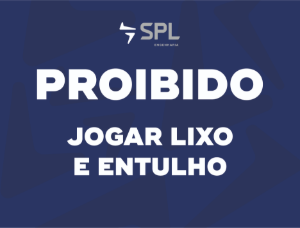

SPL01.5-5 Proibido jogar lixo e entulho — 5Proibido jogar lixo e entulho

SPL01.5-6 Seta avulsa · vinil amarelo — 6Seta avulsa · vinil amarelo

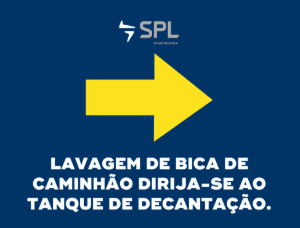

SPL01.5-7 Lavagem de bica de caminhão — dirija-se ao tanque de decantação · 60 × 100 cm — 7Lavagem de bica de caminhão — dirija-se ao tanque de decantação · 60 × 100 cm

SPL01.7

Andares e numeração de unidades

161 códigos

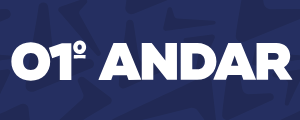

SPL01.7-01 · 01º andar — 01 · Placa de andar

SPL01.7-18 · unidade 01 — 18 · Numeração de unidade

Duas famílias no mesmo conjunto. Os códigos 01 a 17 são as placas de andar, do 01º ao 18º — o 04º andar não existe na sequência. Os códigos 18 a 161 são a numeração das unidades, oito por pavimento: 01–08, 11–18, 21–28 e assim por diante, até 171–178.

Material: Placa em PVC com adesivação em vinil impresso
Fixação: Fita dupla face
Fonte: Host Grotesk

#00196A

Esta família veio só em vetorial — clique em qualquer código abaixo para baixar o PDF direto.

Códigos SPL01.7-01 a SPL01.7-161161 PDFs

Placas de andar · 01 a 17

0101º andar 0202º andar 0303º andar 0405º andar 0506º andar 0607º andar 0708º andar 0809º andar 0910º andar 1011º andar 1112º andar 1213º andar 1314º andar 1415º andar 1516º andar 1617º andar 1718º andar

Numeração de unidades · 18 a 161

18Unidade 01 19Unidade 02 20Unidade 03 21Unidade 04 22Unidade 05 23Unidade 06 24Unidade 07 25Unidade 08 26Unidade 11 27Unidade 12 28Unidade 13 29Unidade 14 30Unidade 15 31Unidade 16 32Unidade 17 33Unidade 18 34Unidade 21 35Unidade 22 36Unidade 23 37Unidade 24 38Unidade 25 39Unidade 26 40Unidade 27 41Unidade 28 42Unidade 31 43Unidade 32 44Unidade 33 45Unidade 34 46Unidade 35 47Unidade 36 48Unidade 37 49Unidade 38 50Unidade 41 51Unidade 42 52Unidade 43 53Unidade 44 54Unidade 45 55Unidade 46 56Unidade 47 57Unidade 48 58Unidade 51 59Unidade 52 60Unidade 53 61Unidade 54 62Unidade 55 63Unidade 56 64Unidade 57 65Unidade 58 66Unidade 61 67Unidade 62 68Unidade 63 69Unidade 64 70Unidade 65 71Unidade 66 72Unidade 67 73Unidade 68 74Unidade 71 75Unidade 72 76Unidade 73 77Unidade 74 78Unidade 75 79Unidade 76 80Unidade 77 81Unidade 78 82Unidade 81 83Unidade 82 84Unidade 83 85Unidade 84 86Unidade 85 87Unidade 86 88Unidade 87 89Unidade 88 90Unidade 91 91Unidade 92 92Unidade 93 93Unidade 94 94Unidade 95 95Unidade 96 96Unidade 97 97Unidade 98 98Unidade 101 99Unidade 102 100Unidade 103 101Unidade 104 102Unidade 105 103Unidade 106 104Unidade 107 105Unidade 108 106Unidade 111 107Unidade 112 108Unidade 113 109Unidade 114 110Unidade 115 111Unidade 116 112Unidade 117 113Unidade 118 114Unidade 121 115Unidade 122 116Unidade 123 117Unidade 124 118Unidade 125 119Unidade 126 120Unidade 127 121Unidade 128 122Unidade 131 123Unidade 132 124Unidade 133 125Unidade 134 126Unidade 135 127Unidade 136 128Unidade 137 129Unidade 138 130Unidade 141 131Unidade 142 132Unidade 143 133Unidade 144 134Unidade 145 135Unidade 146 136Unidade 147 137Unidade 148 138Unidade 151 139Unidade 152 140Unidade 153 141Unidade 154 142Unidade 155 143Unidade 156 144Unidade 157 145Unidade 158 146Unidade 161 147Unidade 162 148Unidade 163 149Unidade 164 150Unidade 165 151Unidade 166 152Unidade 167 153Unidade 168 154Unidade 171 155Unidade 172 156Unidade 173 157Unidade 174 158Unidade 175 159Unidade 176 160Unidade 177 161Unidade 178

Placas de segurança

Advertência, sinalização de risco, EPI obrigatório, funcionários habilitados, voltagem de tomadas e quadros, velocidade máxima, mapa de canteiro e as instruções completas de uso dos equipamentos.

SPL02

Placas de segurança

18 códigos

SPL02-01

Tamanho: 40 × 30 cm · SPL01.4-5: 15 × 15 cm · SPL01.5-4: 66 × 50 cm · SPL01.4-20: 60 × 100 cm · SPL01.4-21: 19 × 40 cm
Material: Placa em PVC com adesivação em vinil impresso
Fixação: Fita dupla face
Fonte: Host Grotesk

#00196A

#B1B1B1

#FFD100

Códigos SPL02-01 a SPL02-11 · SPL01-103, SPL01-104, SPL01.4-01, SPL01.4-5, SPL01.5-4, SPL01.4-20 e SPL01.4-2118 artes

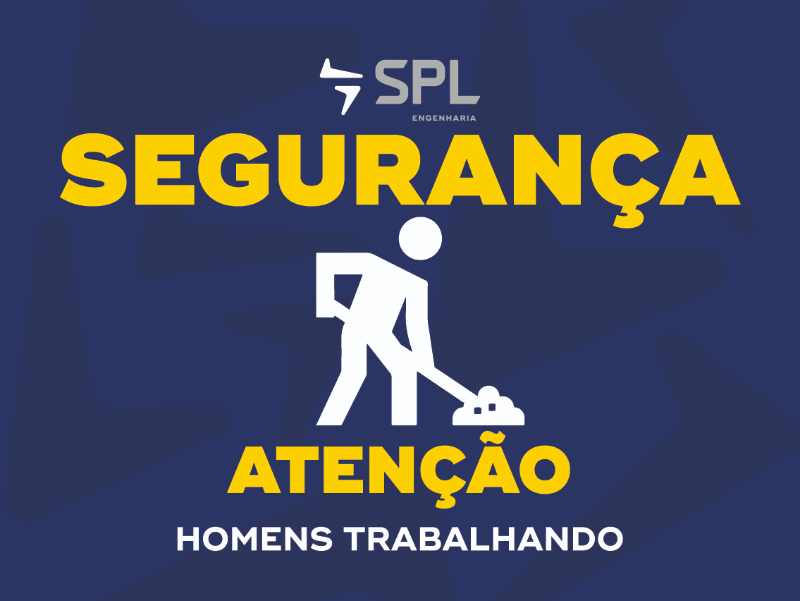

SPL02-01 Homens trabalhando — 01Homens trabalhando

SPL02-02 Proibida a entrada de pessoas não autorizadas — 02Proibida a entrada de pessoas não autorizadas

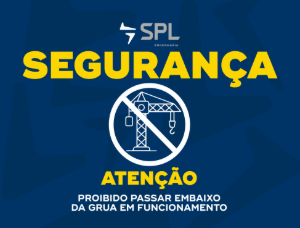

SPL02-03 Proibido passar por baixo da obra em funcionamento — 03Proibido passar por baixo da obra em funcionamento

SPL02-04 Proibida a entrada de chinelo, camiseta regata, shorts e sem camisa — 04Proibida a entrada de chinelo, camiseta regata, shorts e sem camisa

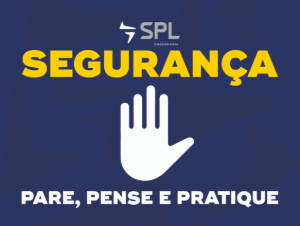

SPL02-05 Pare, pense e pratique — 05Pare, pense e pratique

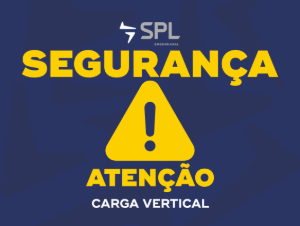

SPL02-06 Carga vertical — 06Carga vertical

SPL02-07 Acima de 2 m, obrigatório o uso de cinto de segurança — 07Acima de 2 m, obrigatório o uso de cinto de segurança

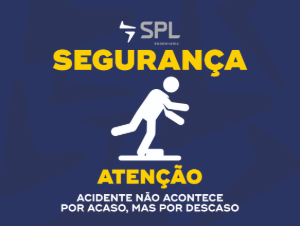

SPL02-08 Acidente não acontece por acaso, mas por descuido — 08Acidente não acontece por acaso, mas por descuido

SPL02-09 Área com obra em andamento — 09Área com obra em andamento

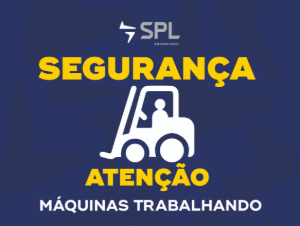

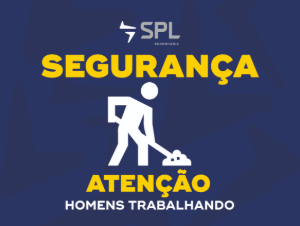

SPL02-10 Máquinas trabalhando — 10Máquinas trabalhando

SPL02-11 Área com demolição — 11Área com demolição

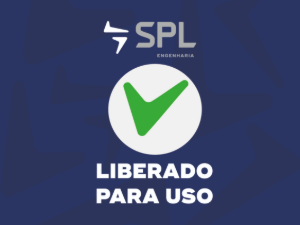

SPL01-103 Liberado para uso — 01-103Liberado para uso

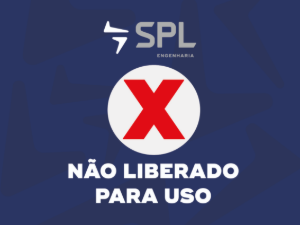

SPL01-104 Não liberado para uso — 01-104Não liberado para uso

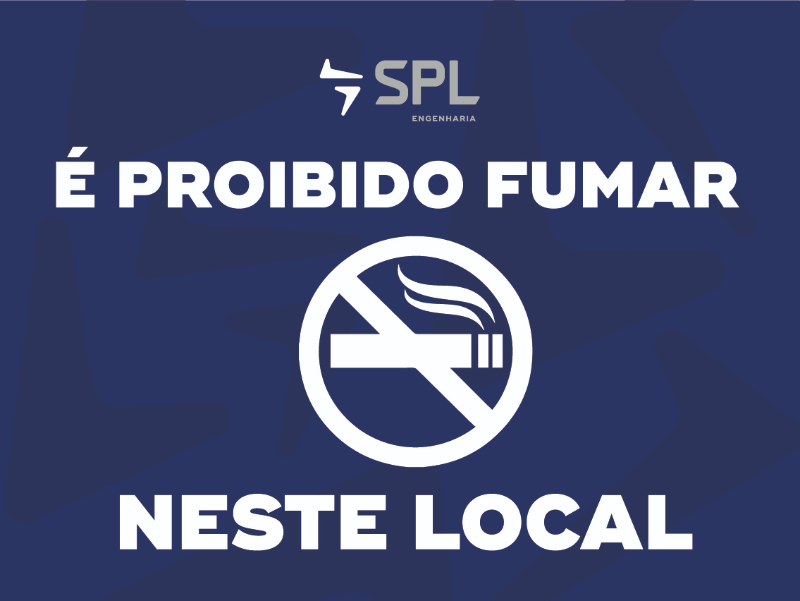

SPL01.4-01 É proibido fumar neste local — 01.4-01É proibido fumar neste local

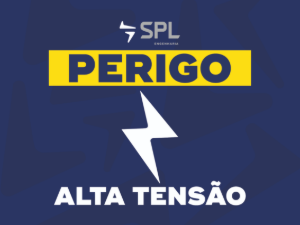

SPL01.4-5 Perigo · alta tensão · 15×15 cm — 01.4-5Perigo · alta tensão · 15 × 15 cm

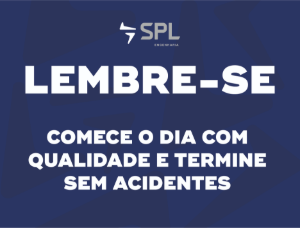

SPL01.5-4 Lembre-se: comece o dia com segurança e termine sem acidentes! — 01.5-4Lembre-se: comece o dia com segurança e termine sem acidentes! · 66 × 50 cm

SPL01.4-20 Placa com seta 60×100 cm — 01.4-20Placa com seta · 60 × 100 cm

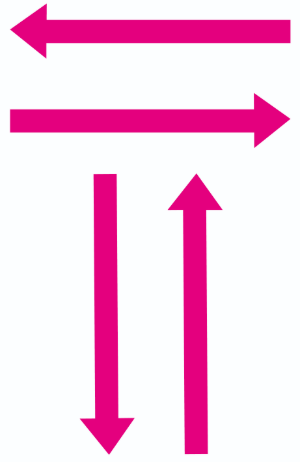

SPL01.4-21 Seta · 19 × 40 cm — 01.4-21Seta · 19 × 40 cm

SPL02.1

Placas de segurança

16 códigos

SPL02.01-1

Tamanho: 40 × 30 cm
Material: Placa em PVC com adesivação em vinil impresso
Fixação: Fita dupla face

#00196A

#B1B1B1

#FFD100

Família de fundo amarelo, para alerta de alto contraste. Códigos 01 a 03 e 08, 09, 13 usam o amarelo como fundo cheio; os demais, como faixa de destaque sobre o azul.

Códigos SPL02.01-1 a SPL02.01-1616 artes

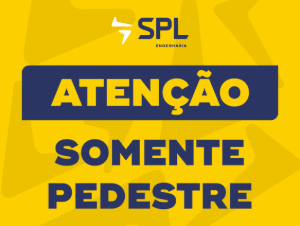

SPL02.01-1 Atenção · somente pedestre — 1Atenção · somente pedestre

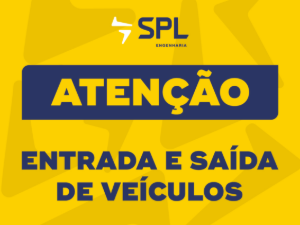

SPL02.01-2 Atenção · entrada e saída de veículos — 2Atenção · entrada e saída de veículos

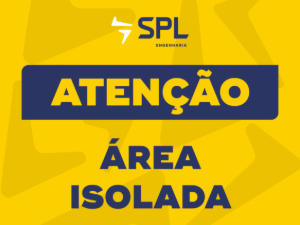

SPL02.01-3 Atenção · área isolada — 3Atenção · área isolada

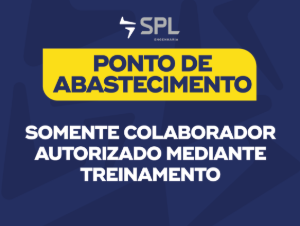

SPL02.01-4 Ponto de abastecimento · somente colaborador autorizado mediante treinamento — 4Ponto de abastecimento · somente colaborador autorizado mediante treinamento

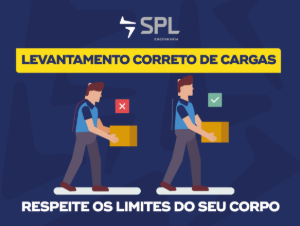

SPL02.01-5 Levantamento correto de cargas · respeite os limites do seu corpo — 5Levantamento correto de cargas · respeite os limites do seu corpo

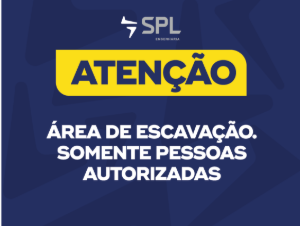

SPL02.01-6 Atenção · área de escavação. Somente pessoas autorizadas — 6Atenção · área de escavação. Somente pessoas autorizadas

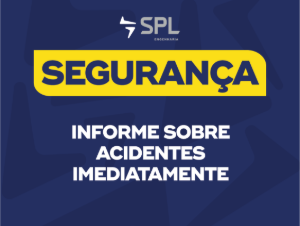

SPL02.01-7 Segurança · informe sobre acidentes imediatamente — 7Segurança · informe sobre acidentes imediatamente

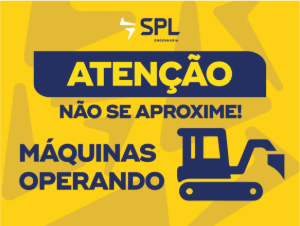

SPL02.01-8 Atenção · não se aproxime! Máquinas operando — 8Atenção · não se aproxime! Máquinas operando

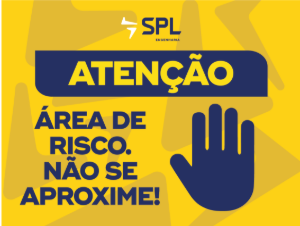

SPL02.01-9 Atenção · área de risco. Não se aproxime! — 9Atenção · área de risco. Não se aproxime!

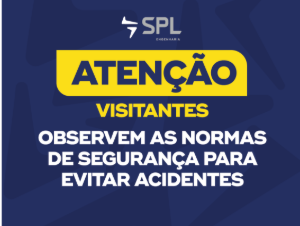

SPL02.01-10 Atenção visitantes · observem as normas de segurança para evitar acidentes — 10Atenção visitantes · observem as normas de segurança para evitar acidentes

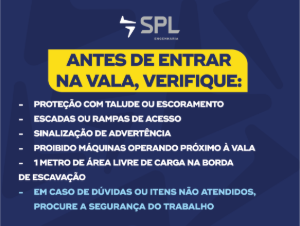

SPL02.01-11 Antes de entrar na vala, verifique — 11Antes de entrar na vala, verifique

SPL02.01-12 Sinalize o local de abastecimento num raio de 7,5 m — 12Sinalize o local de abastecimento num raio de 7,5 m

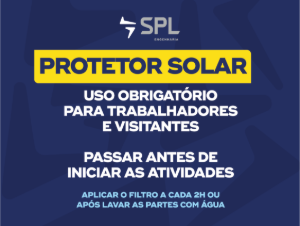

SPL02.01-13 Protetor solar · uso obrigatório para trabalhadores e visitantes — 13Protetor solar · uso obrigatório para trabalhadores e visitantes

SPL02.01-14 Perigo · produtos combustíveis — 14Perigo · produtos combustíveis

SPL02.01-15 Lembre-se: depois de você, outros utilizarão este sanitário — 15Lembre-se: depois de você, outros utilizarão este sanitário

SPL02.01-16 Caminho seguro — 16Caminho seguro

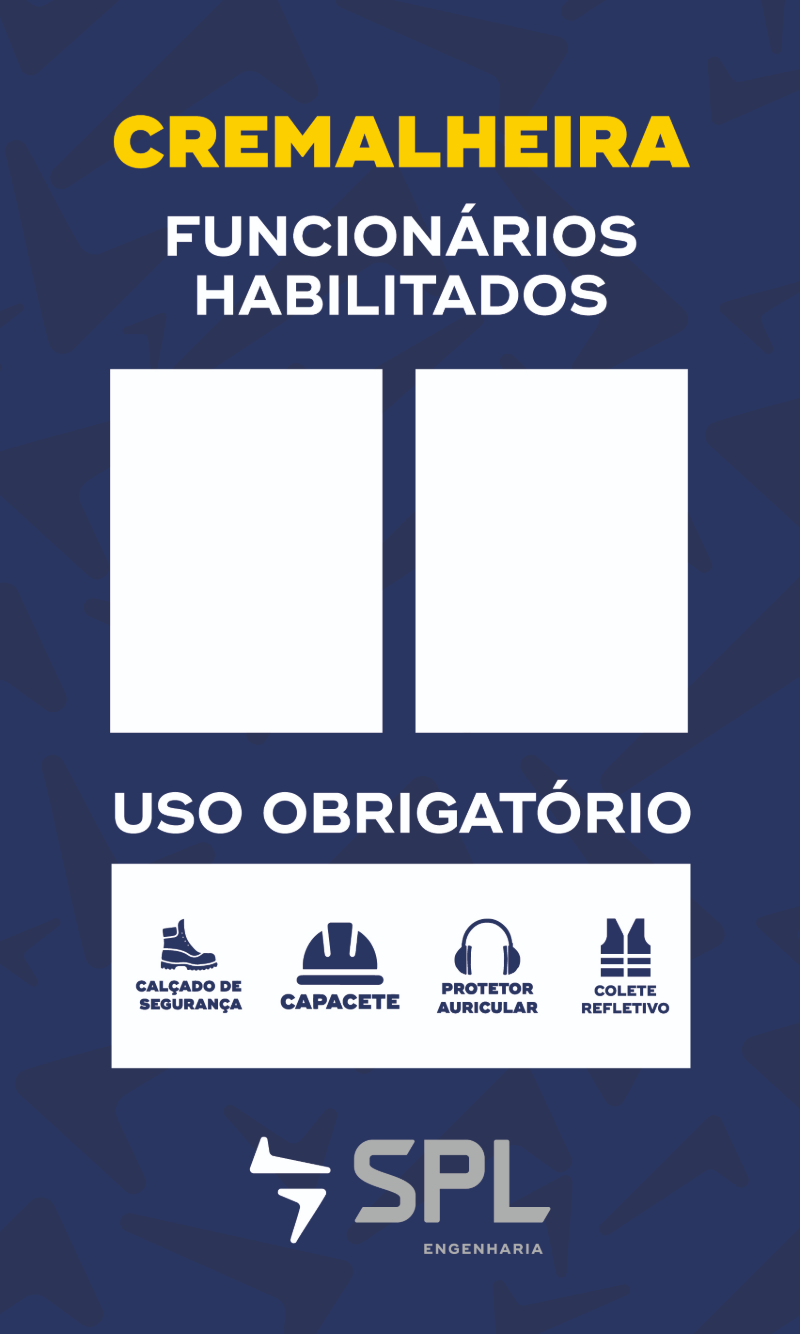

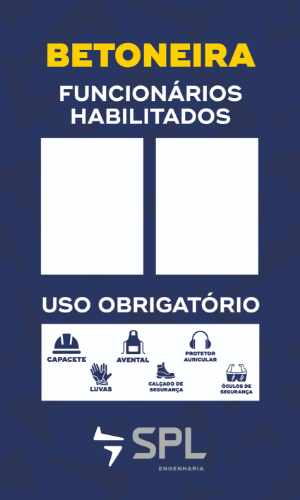

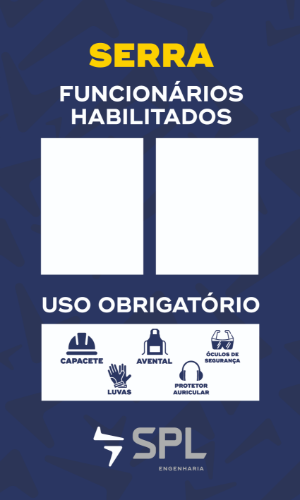

SPL02.2

Funcionários habilitados

Tamanho: 60 × 100 cm · ícones de EPI 12 × 9 cm
Material: Placa em PVC com adesivação em vinil impresso
Fixação: Fita dupla face

Duas áreas livres para a lista de funcionários habilitados e uma faixa inferior com os EPIs obrigatórios do equipamento.

Códigos da família6 artes

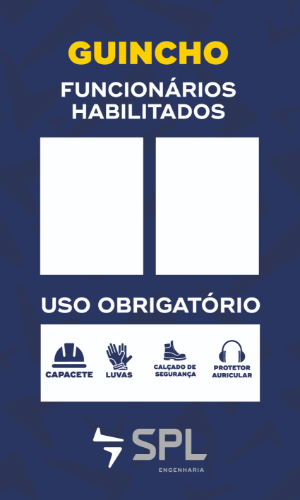

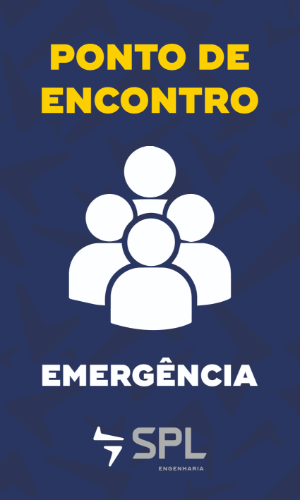

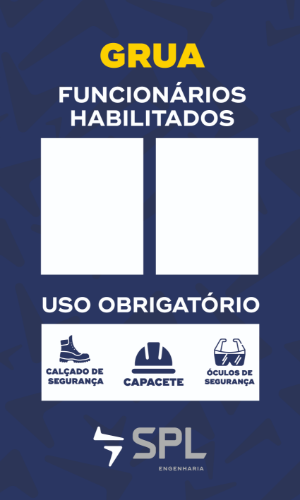

SPL02.02-6 Ponto de encontro · emergência — 6Ponto de encontro · emergência

SPL02.3

Uso obrigatório de EPI

Tamanho: 40 × 30 cm · ícones 12 × 9 cm
Material: Placa em PVC adesivado com adesivação em vinil impresso
Fixação: Fita dupla face

A área branca da placa recebe os ícones de EPI (12 × 9 cm) conforme a exigência do local.

Códigos da família10 artes

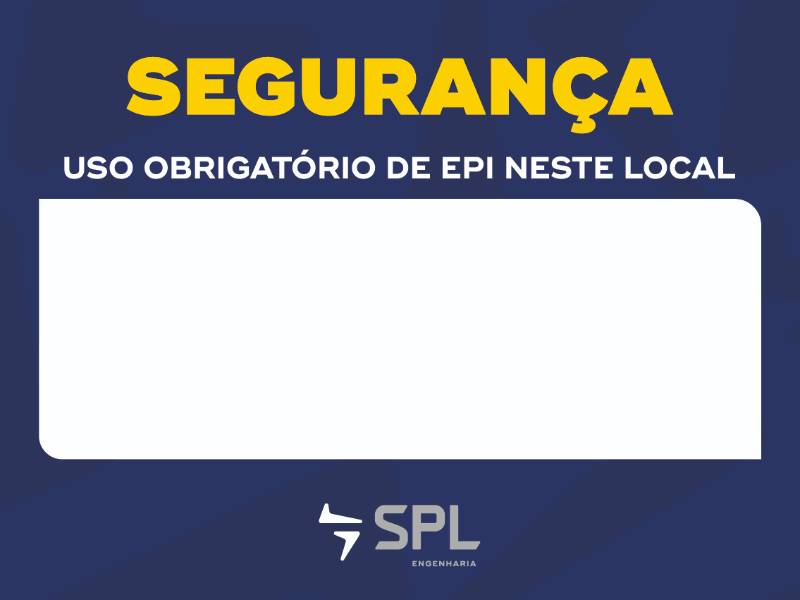

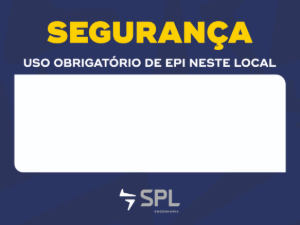

SPL02.03-1 Segurança · uso obrigatório de EPI neste local — 1Segurança · uso obrigatório de EPI neste local

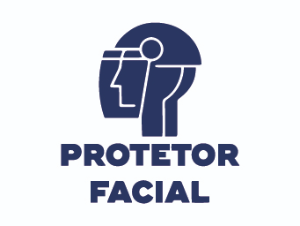

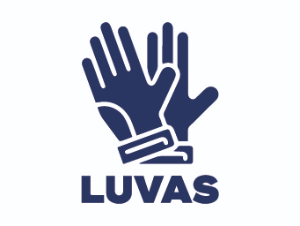

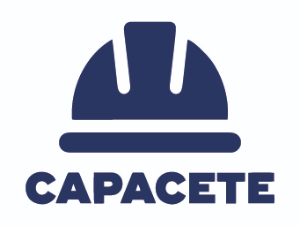

SPL02.03-04 Protetor facial — 04Protetor facial

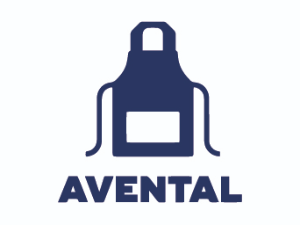

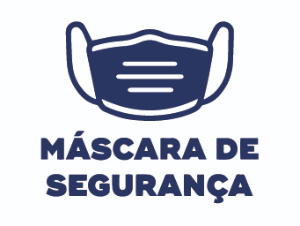

SPL02.03-06 Máscara de segurança — 06Máscara de segurança

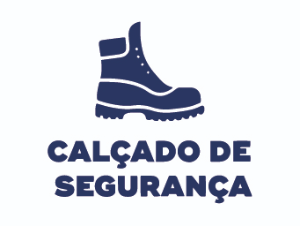

SPL02.03-07 Calçado de segurança — 07Calçado de segurança

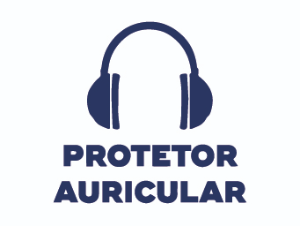

SPL02.03-08 Protetor auricular — 08Protetor auricular

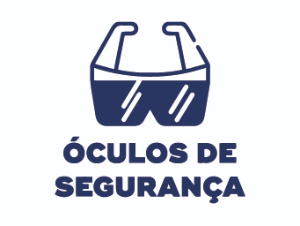

SPL02.03-09 Óculos de segurança — 09Óculos de segurança

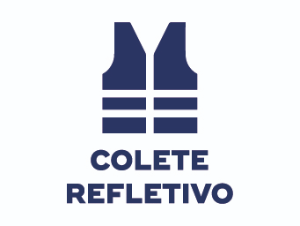

SPL02.03-10 Colete refletivo — 10Colete refletivo

SPL01.6

Velocidade máxima

Tamanho: 47 cm de diâmetro
Material: Placa em PVC com adesivação em vinil impresso
Fixação: Fita dupla face

#00196A

Código1 arte

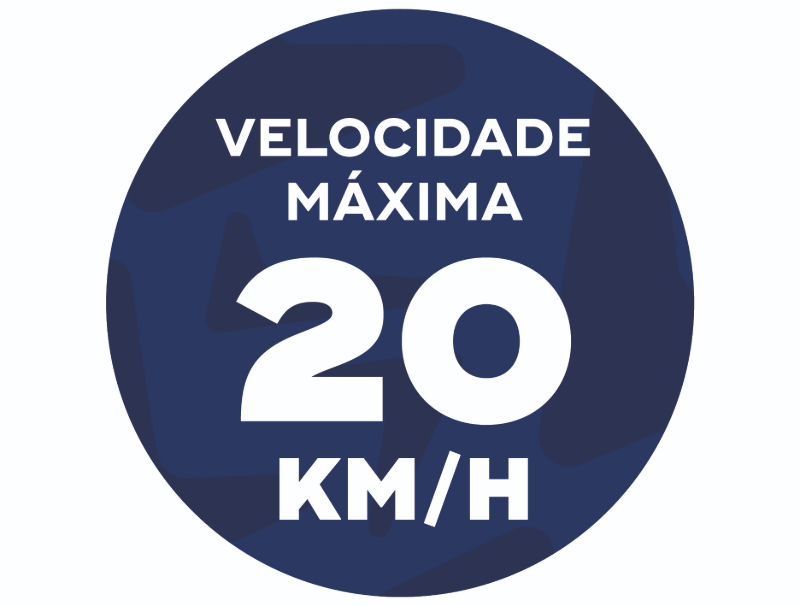

SPL01.6-1 Velocidade máxima 20 km/h — 1Velocidade máxima 20 km/h

SPL02.4

Dias sem acidentes

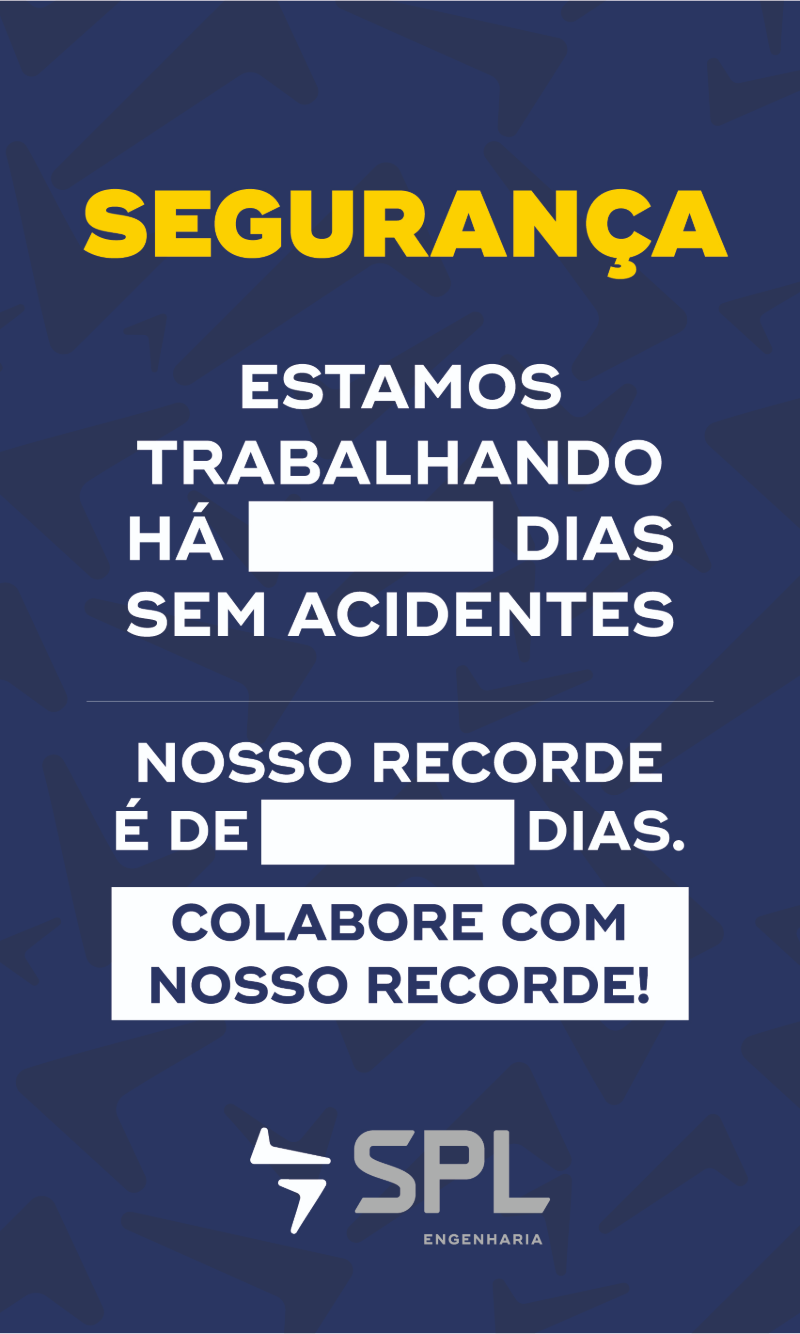

SPL02.04-1

Estamos trabalhando há ____ dias sem acidentes

Tamanho: 60 × 100 cm
Material: Placa em PVC com adesivação em vinil impresso, com aplicação de 2 retângulos (20 × 5 cm) em adesivo vinílico para lousa, que permite escrita com caneta escreve/apaga
Fixação: Fita dupla face

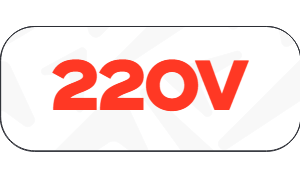

SPL04

Placas de voltagem

4 códigos

SPL04-1

Tamanho: 2,5 × 1,2 cm
Material: Adesivo em vinil impresso
Fixação: Autoadesivo, aplicado direto na tomada ou no quadro
Fonte: Host Grotesk

#00196A

#009FE3

#FF0000

#FF6700

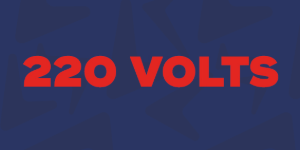

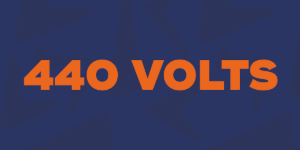

Códigos SPL04-1 a SPL04-44 artes

SPL03.5

Segurança do mapa de canteiro

200 × 120 cm

Segurança do mapa de canteiro

Torre A

Torre B

Centrais de
produção

Área de
vivência

Portaria / acesso de pedestresAcesso de veículos e carga

ESC. 1:200

Legenda do canteiro

01 Portaria

02 Escritório

03 Vestiário

04 Refeitório

05 Sanitários

06 Almoxarifado

07 Central de armação

08 Central de carpintaria

09 Central de concreto

10 Estoque de materiais

11 Grua / cremalheira

12 Baias de resíduos

13 DML

14 Ambulatório

15 Extintores / hidrantes

16 Rota de fuga

Riscos (NR-5)

Físico

Químico

Biológico

Ergonômico

Acidentes

Laminação memoboard —
preencher com caneta no local.

Recriação de referência — o quadro é impresso em branco (planta e riscos são preenchidos na obra). Leiaute base e legendas conforme especificação do manual; planta do canteiro entra por obra.

Material: Estrutura em metalon 25 × 25 mm · chapa em aço galvanizado 24 · cantoneira em alumínio 1 × 1 · adesivo branco intermediário impresso
Impressão: Digital alta resolução 1440 dpi
Adicional: Laminação memoboard, para escrever
Fixação: Parafuso com brocas

#E52320

#EB5D1C

#F3E600

#1D71B8

#71AE47

Uso das canetas

Caneta preta ou azul

Demarcações e hachuras em geral.

Caneta vermelha

Indicação dos números da legenda.

Caneta verde

Não deverá ser utilizada, para que os estoques não se confundam com o perímetro das torres (cor padrão do quadro para estruturas).

Bolinhas, em todas as cores: formato 01 — 2 cm, 5 un. · formato 02 — 3 cm, 5 un. · formato 03 — 5 cm, 5 un.

SPL02.2.1 – 02.2.4 · Instruções de uso dos equipamentos

Quatro placas de 60 × 100 cm em PVC com adesivação em vinil impresso, fixadas com fita dupla face, tipografia Host Grotesk. Texto integral, para conferência antes do envio ao fornecedor gráfico.

#00196A

#B1B1B1

#FFD100

SPL02.2.1

Serra circular portátil

37 itens

Manuseio do equipamento

Ligue a máquina e espere atingir a velocidade total para depois iniciar o corte da peça;
Faça corte sempre na horizontal, não force demais o disco na hora do corte;
Posicione a proteção de modo a fornecer a máxima segurança, deixando exposta a menor superfície possível do disco do lado do operador. O protetor ajuda a proteger o operador dos fragmentos de um disco partido e do contato acidental com o disco;
Deixe a peça bem apoiada para evitar que ela empene e trave o disco;
Segure firme a ferramenta evitando acidentes com o recuo ou coice, movimento brusco do disco em sua direção por alguns motivos;
Utilize-se de uma bancada para apoiar o material;
Cuidados devem ser tomados com a posição dos dedos do operador, nunca os deixando em posição de risco;
Não tente se estender além do ponto de conforto, mantenha-se sempre numa posição firme e equilibrada, isso o ajudará a controlar melhor a ferramenta em situações inesperadas;
Esse equipamento deve ser utilizado exclusivamente para cortar madeira, sendo proibido para corte de qualquer outro material.

EPC — Equipamento de proteção coletiva

Verifique se a ferramenta está com todas as proteções de segurança do equipamento e se estão em boas condições;
O protetor que envolve o disco tem de estar bem preso na ferramenta;
Não utilize o equipamento em hipótese alguma se verificado que está faltando a proteção de segurança (EPC);

Disco de corte

Analise se o disco está com qualquer tipo de rompimento ou trinca e, caso esteja, não inicie a atividade ou pare imediatamente;
Use sempre o disco correto para o material que irá cortar;
Caso a ferramenta caia no chão, verifique se algo foi danificado; se necessário, instale um disco em boas condições. Depois de inspecionar e instalar o disco, afaste-se de si e de outras pessoas para funcionar a ferramenta com a potência máxima, mas sem a sobrecarregar, durante um minuto. Os discos danificados partem-se normalmente durante este período de teste;
Não utilize discos danificados; antes de cada utilização inspecione os discos para ver se estão lascados ou rachados;

Eletricidade

Afaste o cabo de alimentação do disco em rotação; se perder o controle, pode cortar ou prender o cabo de alimentação e o disco rotativo pode feri-lo na mão ou no braço;
Confira o cabo para ter certeza de que não tenha nenhum rompimento com partes vivas expostas;
Não usar o equipamento se o cabo não estiver com o plug de tomada macho;
Não use o fio para carregar, puxar ou desligar a ferramenta;
Não sobrecarregue as tomadas ligando vários equipamentos juntos;
Não exponha ferramentas elétricas à chuva ou condições molhadas: o risco de choque elétrico aumenta se entrar água na ferramenta elétrica;

Cuidados em geral

Se concentre no que está fazendo, preste bastante atenção pois seu equipamento possui riscos graves se não manuseado com cuidado;
Após o uso, espere o disco PARAR completamente para pousar a ferramenta;
Evite a ligação acidental: certifique-se de que o interruptor esteja na posição de desligado antes de conectar a ferramenta na fonte de energia;
Jamais carregue o equipamento com o dedo no botão de acionamento, para evitar que ao ser ligada na tomada por um estranho a ferramenta ligue podendo causar um ferimento cortante;
Mantenha os punhos secos, limpos e livres de óleo e graxa;
Não transporte a ferramenta ligada: o disco rotativo pode prender-se acidentalmente à roupa e cortá-lo;
Mantenha os curiosos a uma distância segura da área de trabalho; os fragmentos da peça em que está a trabalhar ou de um disco partido podem saltar e ferir os que se encontrem demasiado perto;
Mantenha a área de trabalho limpa e organizada, trabalhando sempre onde tenha luz suficiente para executar a atividade;
Não permita que outro colaborador que não esteja treinado e autorizado pela segurança use o equipamento;
Não executar nenhuma atividade se não tiver certeza do jeito correto de fazer;
Não trabalhe sem EPI; em caso de perda ou roubo, solicitar à segurança do trabalho;
Avise imediatamente a segurança do trabalho quando verificar algo de estranho com o equipamento;
Não arrisque manusear equipamento no qual não possui o conhecimento necessário;
Não use equipamentos para os quais não tenha sido treinado e autorizado pela segurança do trabalho;
Treinamento para uso exclusivo de serra portátil. EXTREMAMENTE PROIBIDO utilizar serra de bancada.

SPL02.2.2

Serra mármore

38 itens

Manuseio do equipamento

Ligue a máquina e espere atingir a velocidade total para depois iniciar o corte da peça;
Faça corte sempre na horizontal, não force demais o disco na hora do corte;
Deixe a peça bem apoiada;
Segure firme a ferramenta evitando acidentes com o recuo ou coice, movimento brusco do disco em sua direção por alguns motivos;
Utilize-se de uma bancada para apoiar o material;
Cuidados devem ser tomados com a posição dos dedos do operador, nunca os deixando em posição de risco;
Não tente se estender além do ponto de conforto, mantenha-se sempre numa posição firme e equilibrada, isso o ajudará a controlar melhor a ferramenta em situações inesperadas;

EPC — Equipamento de proteção coletiva

Verifique se a ferramenta está com todas as proteções de segurança do equipamento e se estão em boas condições;
O protetor que envolve o disco na parte superior tem de estar bem preso na ferramenta;
Não utilize o equipamento em hipótese alguma se verificado que está faltando a proteção de segurança (EPC);

Disco de corte

Analise se o disco está com qualquer tipo de rompimento ou trinca e, caso esteja, não inicie a atividade ou pare imediatamente;
Use sempre o disco correto para o material que irá cortar;
Caso a ferramenta caia no chão, verifique se algo foi danificado; se necessário, instale um disco em boas condições. Depois de inspecionar e instalar o disco, afaste-se de si e de outras pessoas para funcionar a ferramenta com a potência máxima, mas sem a sobrecarregar, durante um minuto. Os discos danificados partem-se normalmente durante este período de teste;
Não utilize discos danificados; antes de cada utilização inspecione os discos para ver se estão lascados ou rachados;

Eletricidade

Afaste o cabo de alimentação do disco em rotação; se perder o controle, pode cortar ou prender o cabo de alimentação e o disco rotativo pode feri-lo na mão ou no braço;
Confira o cabo para ter certeza de que não tenha nenhum rompimento com partes vivas expostas;
Não usar o equipamento se o cabo não estiver com o plug de tomada macho;
Não use o fio para carregar, puxar ou desligar a ferramenta;
Não sobrecarregue as tomadas ligando vários equipamentos juntos;
Não exponha ferramentas elétricas à chuva ou condições molhadas: o risco de choque elétrico aumenta se entrar água na ferramenta elétrica;

Cuidados em geral

Se concentre no que está fazendo, preste bastante atenção pois seu equipamento possui riscos graves se não manuseado com cuidado;
Após o uso, o equipamento deve ser colocado dentro de uma caixa de madeira projetada para evitar contatos acidentais com o disco ainda em movimento;
Evite a ligação acidental: certifique-se de que o interruptor esteja na posição de desligado antes de conectar a ferramenta na fonte de energia;
Jamais carregue o equipamento com o dedo no botão de acionamento, para evitar que ao ser ligada na tomada por um estranho a ferramenta ligue podendo causar um ferimento cortante;
Mantenha os punhos secos, limpos e livres de óleo e graxa;
Não transporte a ferramenta ligada: o disco rotativo pode prender-se acidentalmente à roupa e cortá-lo;
Mantenha os curiosos a uma distância segura da área de trabalho; os fragmentos da peça em que está a trabalhar ou de um disco partido podem saltar e ferir os que se encontrem demasiado perto;
Mantenha a área de trabalho limpa e organizada, trabalhando sempre onde tenha luz suficiente para executar a atividade;
PROIBIDO cortar material apoiando o mesmo na perna;
Não permita que outro colaborador que não esteja treinado e autorizado pela segurança use o equipamento;
Não executar nenhuma atividade se não tiver certeza do jeito correto de fazer;
Não trabalhe sem EPI; em caso de perda ou roubo, solicitar à segurança do trabalho;
Avise imediatamente a segurança do trabalho quando verificar algo de estranho com o equipamento;
Não arrisque manusear equipamento no qual não possui o conhecimento necessário;
Não use equipamentos para os quais não tenha sido treinado e autorizado pela segurança do trabalho;
Proibido cortar blocos de concreto com serra mármore; para esta atividade deve-se usar a lixadeira;
Treinamento para uso exclusivo de serra mármore. EXTREMAMENTE PROIBIDO utilizar serra de bancada.

Incêndio

Cuidado com faíscas próximo a materiais inflamáveis.

SPL02.2.3

Lixadeira

41 itens

Manuseio do equipamento

Ligue a máquina e espere atingir a velocidade total para depois iniciar o corte da peça;
Faça corte sempre na horizontal, não force demais o disco na hora do corte;
Não use força excessiva para cortar ou esmerilhar algo. O disco do equipamento não foi projetado para suportar o seu peso;
Deixe a peça bem apoiada para evitar que ela empene e trave o disco;
Segure firme a ferramenta evitando acidentes com o recuo ou coice, movimento brusco do disco em sua direção por alguns motivos;
É obrigatório o uso da empunhadura auxiliar durante todos os trabalhos com a ferramenta;
Nunca use o equipamento segurando apenas com uma mão; segure sempre com as duas de maneira firme. Se necessário for, use luvas para aumentar o tato;
Nunca retire a capa de proteção conhecida como “coifa”;
Utilize-se de uma bancada prendendo o material quando o peso do mesmo não for o suficiente para o corte no chão;
Não tente se estender além do ponto de conforto, mantenha-se sempre numa posição firme e equilibrada, isso o ajudará a controlar melhor a ferramenta em situações inesperadas;

EPC — Equipamento de proteção coletiva

Verifique se a ferramenta está com todas as proteções de segurança do equipamento e se estão em boas condições;
Verifique se a empunhadura auxiliar está firme; proibido operar sem a mesma;
O protetor que envolve o disco tem de estar bem preso na ferramenta;
Não utilize o equipamento em hipótese alguma se verificado que está faltando a proteção de segurança (EPC);

Disco de corte

Analise se o disco está com qualquer tipo de rompimento ou trinca e, caso esteja, não inicie a atividade ou pare imediatamente;
Se notar trepidação no momento do lixamento, procure averiguar o que está errado;
Use sempre o disco correto para o material que irá cortar;
Caso a ferramenta caia no chão, verifique se algo foi danificado; se necessário, instale um disco em boas condições. Depois de inspecionar e instalar o disco, afaste-se de si e de outras pessoas para funcionar a ferramenta com a potência máxima, mas sem a sobrecarregar, durante um minuto. Os discos danificados partem-se normalmente durante este período de teste;
Não utilize discos danificados; antes de cada utilização inspecione os discos para ver se estão lascados ou rachados;

Eletricidade

Afaste o cabo de alimentação do disco em rotação; se perder o controle, pode cortar ou prender o cabo de alimentação e o disco rotativo pode feri-lo na mão ou no braço;
Confira o cabo para ter certeza de que não tenha nenhum rompimento com partes vivas expostas;
Não usar o equipamento se o cabo não estiver com o plug de tomada macho;
Não use o fio para carregar, puxar ou desligar a ferramenta;
Não sobrecarregue as tomadas ligando vários equipamentos juntos;
Não exponha ferramentas elétricas à chuva ou condições molhadas: o risco de choque elétrico aumenta se entrar água na ferramenta elétrica;

Cuidados em geral

Se concentre no que está fazendo, preste bastante atenção pois seu equipamento possui riscos graves se não manuseado com cuidado;
Após o uso, o equipamento deve ser colocado dentro de uma caixa de madeira projetada para evitar contatos acidentais com o disco ainda em movimento;
Evite a ligação acidental: certifique-se de que o interruptor esteja na posição de desligado antes de conectar a ferramenta na fonte de energia;
Jamais carregue o equipamento com o dedo no botão de acionamento, para evitar que ao ser ligada na tomada por um estranho a ferramenta ligue podendo causar um ferimento cortante;
Mantenha os punhos secos, limpos e livres de óleo e graxa;
Não transporte a ferramenta ligada: o disco rotativo pode prender-se acidentalmente à roupa e cortá-lo;
Mantenha os curiosos a uma distância segura da área de trabalho; os fragmentos da peça em que está a trabalhar ou de um disco partido podem saltar e ferir os que se encontrem demasiado perto;
Mantenha a área de trabalho limpa e organizada, trabalhando sempre onde tenha luz suficiente para executar a atividade;
PROIBIDO cortar material apoiando o mesmo na perna;
Não permita que outro colaborador que não esteja treinado e autorizado pela segurança use o equipamento;
Não executar nenhuma atividade se não tiver certeza do jeito correto de fazer;
Não trabalhe sem EPI; em caso de perda ou roubo, solicitar à segurança do trabalho;
Avise imediatamente a segurança do trabalho quando verificar algo de estranho com o equipamento;
Não arrisque manusear equipamento no qual não possui o conhecimento necessário;
Não use equipamentos para os quais não tenha sido treinado e autorizado pela segurança do trabalho;

Incêndio

Cuidado com faíscas próximo a materiais inflamáveis.

SPL02.2.4

Betoneira

29 itens

Manuseio do equipamento

Conheça a máquina que vai operar; não arrisque manusear um equipamento no qual não possui o conhecimento necessário;
Não mova a betoneira quando estiver carregada ou em uso;
Nunca introduza o braço ou uma pá dentro da betoneira em movimento;
Toda central de argamassa deve ter cobertura; caso não tenha, não execute a atividade;

EPC — Equipamento de proteção coletiva

Certifique-se de que as partes móveis estejam protegidas por carcaças; as cremalheiras da betoneira possuem uma proteção em seu entorno;
A tampa do motor deve estar fechada com cadeado ou parafuso;

Eletricidade

Verifique se o equipamento está aterrado e não inicie as atividades caso não esteja;
Lembre-se de desligar a máquina e desconectar da tomada antes de iniciar a limpeza diária do equipamento;
Solucionar problemas elétricos do equipamento é função do eletricista; o operador está proibido de fazer tal manutenção;
Não exponha ferramentas elétricas à chuva ou condições molhadas: o risco de choque elétrico aumenta;
Não usar o equipamento se o cabo não estiver com o plug de tomada macho;
Não use o fio para carregar, puxar ou desligar a ferramenta;
Não sobrecarregue as tomadas ligando vários equipamentos juntos;

Cuidados em geral

Se concentre no que está fazendo, preste atenção pois seu equipamento possui riscos graves se não manuseado com cuidado;
Certifique-se de que haja espaço adequado para a realização do trabalho;
A operação só deve ser realizada em local sólido e plano que seja capaz de suportar o peso do equipamento e a carga, evitando o tombamento;
Antes de ligar, verifique as condições da máquina e os dispositivos de segurança;
Após o término do trabalho, deve ser imobilizada com o mecanismo correspondente;
Não deve ser colocada a distância inferior a três metros da borda de uma escavação, evitando assim riscos de quedas;
Não altere o local da betoneira sem informar a segurança do trabalho; a mesma deve estar protegida contra intempéries;
Não deixe que caia graxa no disco de fricção e na cinta de freio;
Evite a ligação acidental: certifique-se de que o interruptor esteja na posição de desligado antes de conectar a ferramenta na fonte de energia;
Mantenha a área de trabalho limpa e organizada, trabalhando sempre onde tenha luz suficiente para executar a atividade;
Não permita que outro colaborador que não esteja treinado e autorizado pela segurança use o equipamento;
Não executar nenhuma atividade se não tiver certeza do jeito correto de fazer;
Não trabalhe sem EPI; em caso de perda ou roubo, solicitar à segurança do trabalho;
Avise imediatamente a segurança do trabalho quando verificar algo de estranho com o equipamento;
Não arrisque manusear equipamento no qual não possui o conhecimento necessário;
Não use equipamentos para os quais não tenha sido treinado e autorizado pela segurança do trabalho.

Placas de qualidade

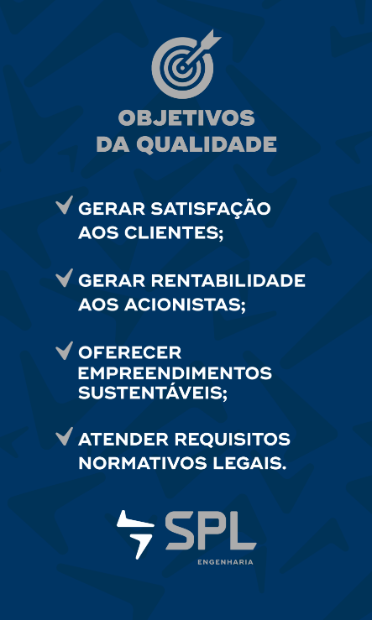

Lembretes de qualidade no canteiro, a política da qualidade e os quadros de gestão à vista — documentação, laboratório, controle físico e não conformidades.

SPL03

Placas de qualidade

6 códigos

SPL03-01

Tamanho: 40 × 30 cm
Material: Placa em PVC com adesivação em vinil impresso
Fixação: Fita dupla face
Fonte: Host Grotesk

#00196A

#B1B1B1

#149CD8

A palavra QUALIDADE em azul claro sobre o azul médio, com a mensagem em branco abaixo.

Códigos SPL03-01 a SPL03-066 artes

SPL03-01 Trabalhe em equipe, seja parte do nosso time. — 01Trabalhe em equipe, seja parte do nosso time.

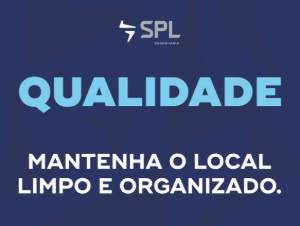

SPL03-02 Mantenha o local limpo e organizado. — 02Mantenha o local limpo e organizado.

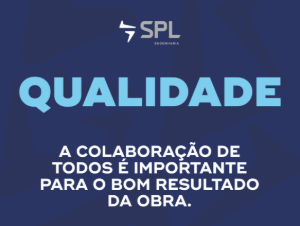

SPL03-03 A colaboração de todos é importante para o bom resultado da obra. — 03A colaboração de todos é importante para o bom resultado da obra.

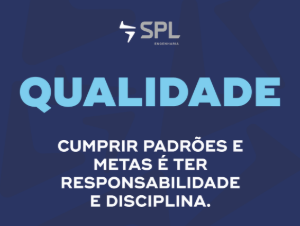

SPL03-04 Cumprir padrões e metas é ter responsabilidade e disciplina. — 04Cumprir padrões e metas é ter responsabilidade e disciplina.

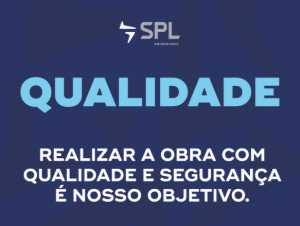

SPL03-05 Realizar a obra com qualidade e segurança é nosso objetivo. — 05Realizar a obra com qualidade e segurança é nosso objetivo.

SPL03-06 Organização e limpeza na obra são deveres de todos. — 06Organização e limpeza na obra são deveres de todos.

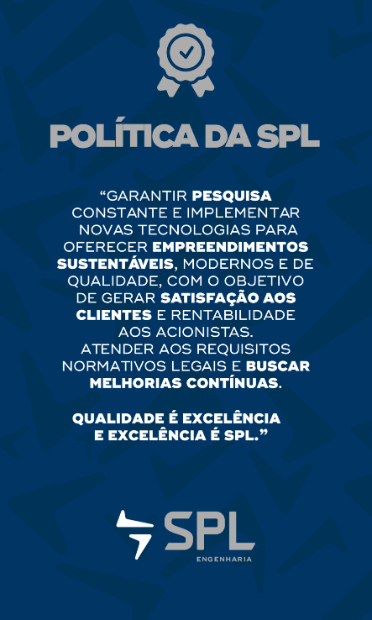

SPL03.1

Política da qualidade

“Garantir pesquisa constante e implementar novas tecnologias para oferecer empreendimentos sustentáveis, modernos e de qualidade, com o objetivo de gerar satisfação aos clientes e rentabilidade aos acionistas. Atender aos requisitos normativos legais e buscar melhorias contínuas. Qualidade é excelência e excelência é SPL.”

Tamanho: 40 × 60 cm
Material: Placa em PVC com adesivação em vinil impresso
Fixação: Fita dupla face

SPL03.2

Placas de qualidade

Tamanho: 40 × 60 cm
Material: Placa em PVC com adesivação em vinil impresso
Fixação: Fita dupla face
Fonte: Host Grotesk

Código1 arte

SPL03.2-1

Gestão à vista

Quadros de grande formato, fixados com parafuso com brocas. Todos em placa de PVC com adesivação em vinil impresso, tipografia Host Grotesk, nas cores #00196A e #B1B1B1 — exceto o mapa de risco, que tem material próprio.

SPL03.3

Documentação da obra

Tamanho: 150 × 120 cm
Códigos: SPL03.3-1 · SPL03.3-2

Campos do quadro

Alvará de construção ARTs de execução Certidões CREA Licenças aplicáveis CNO SCPO PGR PCMSO LTCAT Medição ôhmica e aterramento do canteiro AGM RGM Indicadores

SPL03.4

Gestão do laboratório

Carta traço
concreto 1

Carta traço
concreto 2

Tabela de conversão de rompimento

Certificado do laboratorista

Certificado da prensa

Instrução de moldagem

Em concreto

Ciclo de uso do neoprene

Recriação de referência — leiaute redesenhado a partir da especificação do manual (8 bolsas A4, 4 × 2). Arquivo vetorial original a ser reenviado pelo marketing.

Tamanho: 150 × 120 cm
Adicional: Bolsas em acrílico transparente no tamanho A4

Campos do quadro

Carta traço concreto 1 Carta traço concreto 2 Tabela de conversão de rompimento Certificado do laboratorista Certificado da prensa Instrução de moldagem Em concreto Ciclo de uso do neoprene

SPL03.6

Controle físico

Torre A

Meta Executado

Etapa

Fundação

Estrutura

Alvenaria

Instalações

Revestimento

Esquadrias

Pintura

Acabamento

Uma faixa por torre · atualização mensal conforme planilha de avanço físico.

Recriação de referência — modelo de faixa por torre com meta × executado. Preenchimento é feito na obra; arte final a ser fechada pela gráfica sobre este leiaute.

O modelo de gestão à vista para controle físico deve apresentar a estrutura hierárquica de cada obra, organizando as informações por torre. O acompanhamento deve seguir a planilha de avanço físico, respeitando sempre a sequência construtiva definida. As metas mensais e a execução devem ser destacadas com cores diferentes e atualizadas mensalmente, proporcionando um controle mais claro e visual.

Tamanho: 150 × 120 cm
Fixação: Parafuso com brocas

SPL03.7

Não conformidades

Empreiteiro 01

A4NC / prazo

Empreiteiro 02

A4NC / prazo

Empreiteiro 03

A4NC / prazo

Empreiteiro 04

A4NC / prazo

Empreiteiro 05

A4NC / prazo

Empreiteiro 06

A4NC / prazo

Empreiteiro 07

A4NC / prazo

Empreiteiro 08

A4NC / prazo

Empreiteiro 09

A4NC / prazo

Empreiteiro 10

A4NC / prazo

Recriação de referência — dez posições nominais (5 × 2) com cabeçalho impresso e bolsa A4 por empreiteiro. Nomes das empresas entram por obra, em etiqueta aplicada.

Gestão à vista de não conformidade com empreiteiros — dez posições nominais para acompanhamento por empresa.

Tamanho: 150 × 120 cm
Adicional: Bolsas em acrílico transparente no tamanho A4
Fixação: Parafuso com brocas

Placas de dados técnicos

A placa de identificação da obra, com responsável técnico e CREA. Criação sempre pelo marketing.

SPL05

Placas de dados técnicos

300 × 150 cm

Tamanho: 300 × 150 cm
Material: Placa em PVC adesivado com vinil impresso
Fixação: Fita dupla face
Fonte: Host Grotesk
Contato: spl.eng.br · @splengenharia

#00196A

#B1B1B1

Solicite ao marketing

Para produzir esta placa é necessário solicitar a criação ao marketing, via marketing@spl.eng.br. Antes disso, o engenheiro precisa ter em mãos o nome completo e o número do CREA do responsável técnico.

Responsável técnico

Eng. Paulo Roberto da Silva Cunha — CREA-SP 5069774915
Demais responsáveis: nome completo e número do CREA a preencher por obra.

Placas de financiamento

Lonas do programa habitacional e do banco financiador. Sempre seguindo o manual de marca do programa vigente.

Antes de produzir

Seguir as diretrizes do manual de marca do programa do governo vigente e verificar o banco responsável pelo financiamento do empreendimento. A criação deve ser solicitada ao marketing via marketing@spl.eng.br — antes disso, o engenheiro precisa ter em mãos todos os dados necessários.

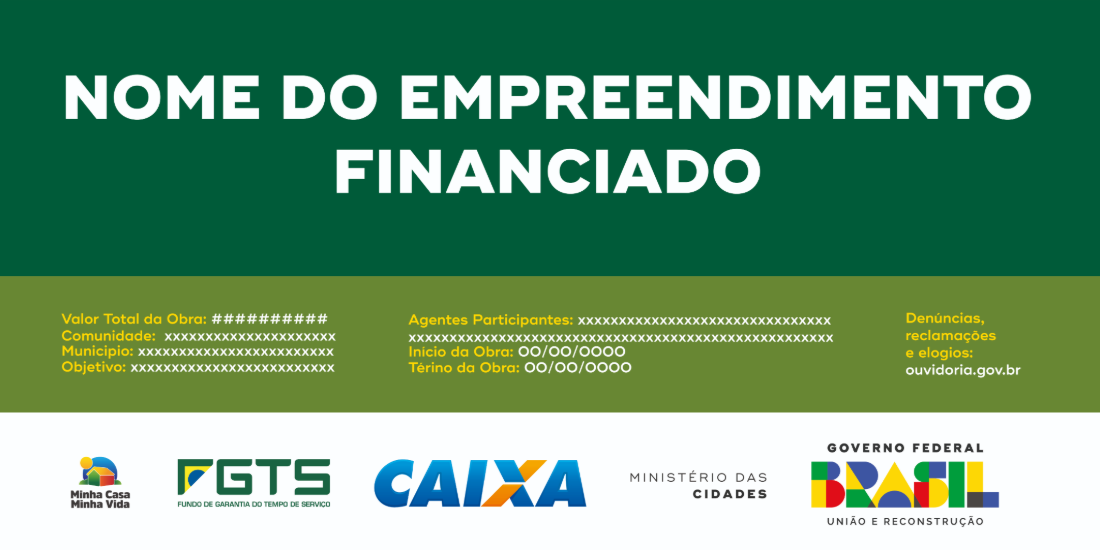

SPL06

Programa habitacional

Tamanho: 300 × 150 cm
Material: Lona
Fixação: Estrutura de metalon e braçadeira
Fonte: Caixa Std Regular (fonte do programa, não a da SPL)

#0F532A

#6B8B3A

#FAEA26

Campos obrigatórios

Nome do empreendimento Objetivo Município Comunidade Valor total da obra Início da obra Término da obra Agentes participantes Denúncias, reclamações e elogios: ouvidoria.gov.br

SPL06.1

Banco financiador

Tamanho: 150 × 200 cm ou 300 × 400 cm
Material: Lona
Fixação: Estrutura de metalon e braçadeira

#FF6201

#FF9F00

As cores e a tipografia acompanham a marca do banco financiador — o exemplo do manual usa a paleta do Itaú. Confirme sempre com o marketing qual banco responde pelo empreendimento.

Placas para tapumes

A marca aplicada no perímetro da obra — tapume com chapa, muro pré-moldado ou madeirite.

SPL07

Placas para tapumes

Tapume com chapa: Plaquinhas de 200 × 100 cm
Muro pré-moldado: Plaquinhas de 200 × 100 cm
Madeirite: Projeto personalizado
Fixação: Buchas e parafusos
Fonte: Host Grotesk

#00196A

#1F294E

Observação

Para comunicação de tapume, muro ou madeirite, consultar o marketing para a criação do projeto gráfico.

Placas fornecedores

Quadro de avaliação de fornecedores e serviços conforme, com plaquinhas magnéticas de status.

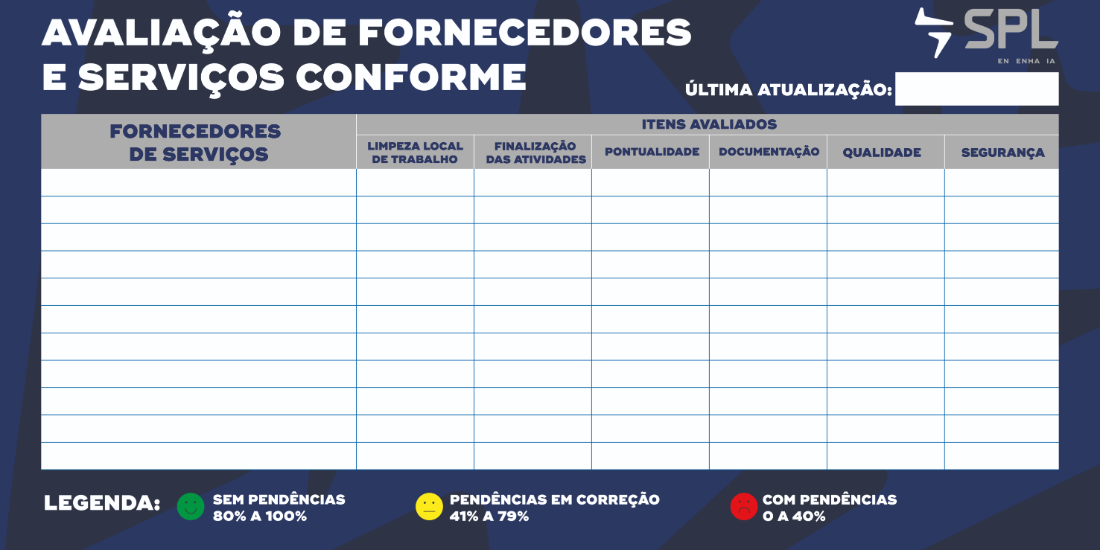

SPL08

Avaliação de fornecedores

Tamanho: 200 × 100 cm
Material: Chapa metálica galvanizada adesivada com adesivo vinílico para lousa, que permite escrita com caneta escreve/apaga
Fixação: Buchas e parafusos
Fonte: Host Grotesk

Itens avaliados

Limpeza local de trabalho Finalização das atividades Pontualidade Documentação Qualidade Segurança

Baixar arquivo SPL08 (PDF)

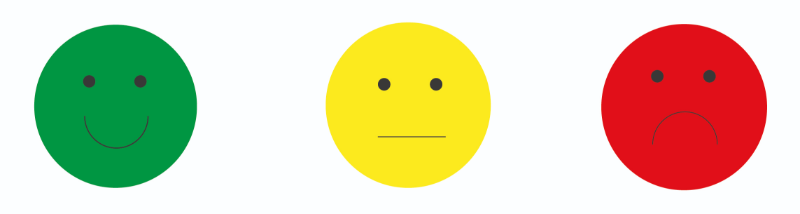

SPL08.1

Placas magnéticas

Tamanho: 5 × 5 cm
Material: Adesivo em vinil impresso, aplicado em manta magnética e com corte localizado
Quantidade: 90 unidades de cada opção de placa

Legenda

Sem pendências · 80% a 100%

Pendências em correção · 41% a 79%

Com pendências · 0 a 40%

Baixar placas SPL08.1 (PDF) 3 artes em CMYK · sangria de 3 mm · linha de corte CutContour

Placas de meio ambiente

Triagem de resíduos, uso da água e economia de energia. O verde #009741 é a única cor de apoio desta família.

SPL09

Placas meio ambiente

10 códigos

SPL09.01

Tamanho: 40 × 30 cm
Material: Placa em PVC com adesivação em vinil impresso
Fixação: Buchas e parafusos
Fonte: Host Grotesk

#00196A

#009741

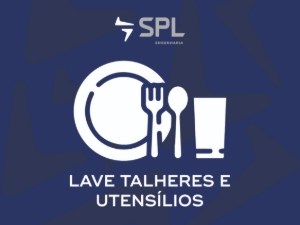

Códigos SPL09.01 a SPL09.1010 artes

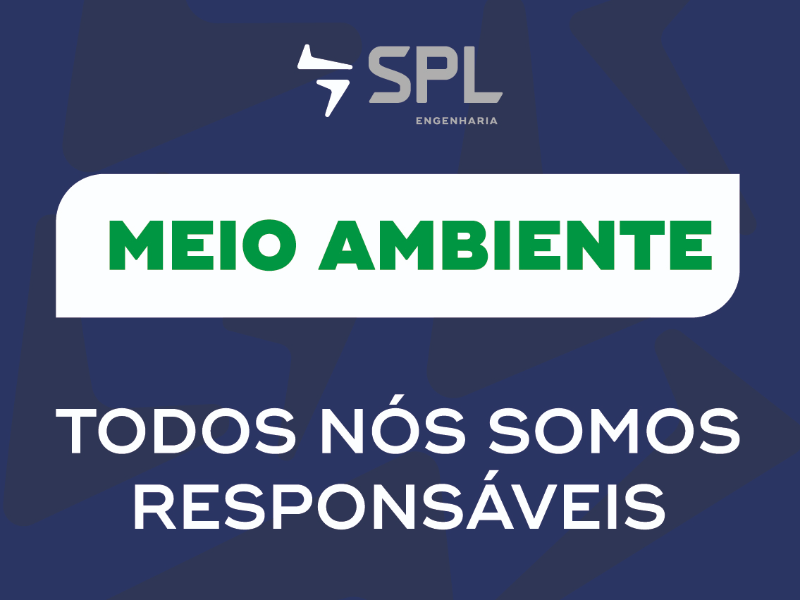

SPL09.01 Modelo base da família — 01Modelo base da família

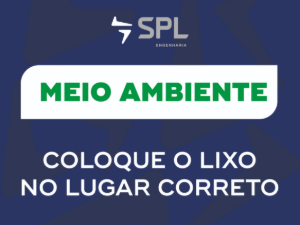

SPL09.02 Meio ambiente · coloque o lixo no lugar correto — 02Meio ambiente · coloque o lixo no lugar correto

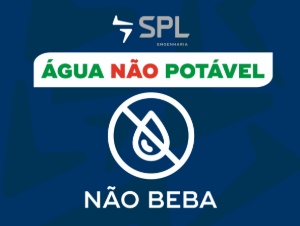

SPL09.03 Água não potável · não beba — 03Água não potável · não beba

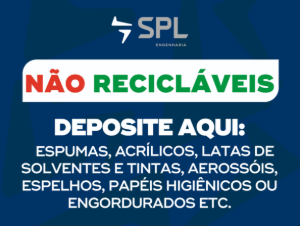

SPL09.04 Não recicláveis · espumas, acrílicos, latas de solventes e tintas, aerossóis, espelhos, papéis higiênicos ou engordurados etc. — 04Não recicláveis · espumas, acrílicos, latas de solventes e tintas, aerossóis, espelhos, papéis higiênicos ou engordurados etc.

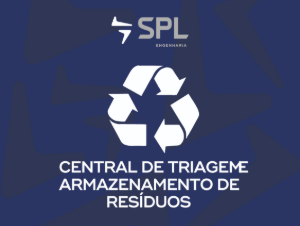

SPL09.05 Central de triagem e armazenamento de resíduos — 05Central de triagem e armazenamento de resíduos

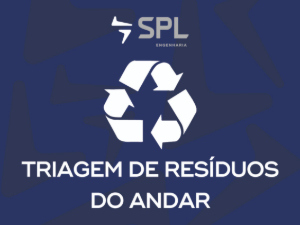

SPL09.06 Triagem de resíduos do andar — 06Triagem de resíduos do andar

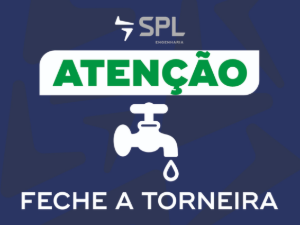

SPL09.07 Atenção · feche a torneira — 07Atenção · feche a torneira

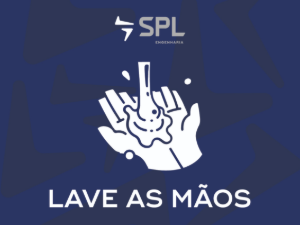

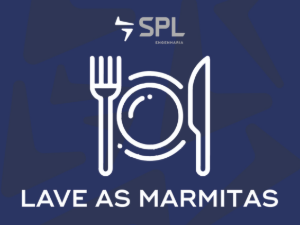

SPL09.09 Lave as marmitas — 09Lave as marmitas

SPL09.1

Placas meio ambiente

4 códigos

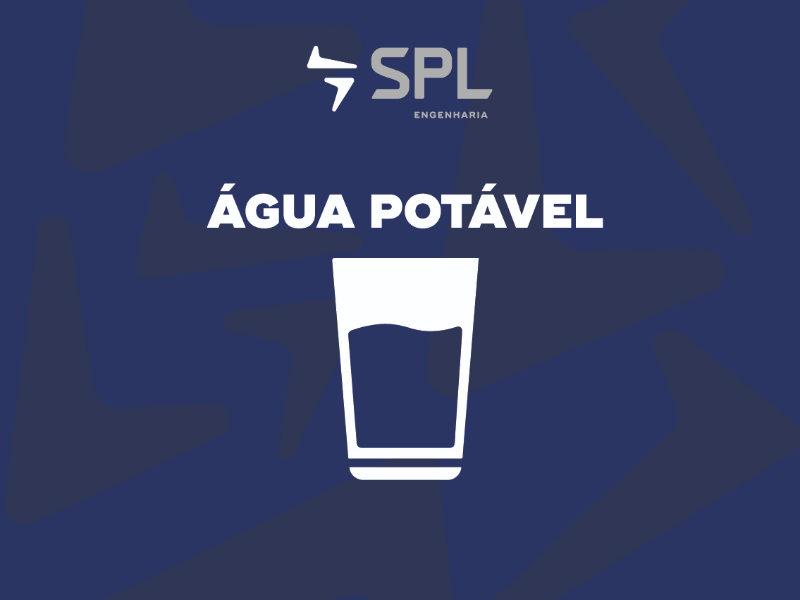

SPL09.01-1

Tamanho: 20 × 20 cm
Material: Placa em PVC com adesivação em vinil impresso
Fixação: Buchas e parafusos

#00196A

Códigos da família4 artes

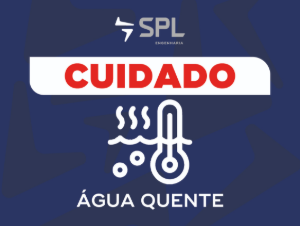

SPL09.01-2 Cuidado · água quente — 2Cuidado · água quente

3Atenção · apague a luz ao sair

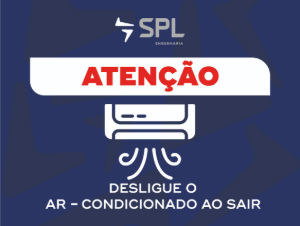

SPL09.01-4 Atenção · desligue o ar condicionado ao sair — 4Atenção · desligue o ar condicionado ao sair

Adesivos de capacete

Logo, função, política da qualidade e os selos de habilitação. Todos em vinil impresso, tipografia Host Grotesk, cor #00196A.

SPL10

Aplicação no capacete

Frente

Adesivos do logo da SPL e da função correspondente.

Lateral direita

Adesivo da política da qualidade.

Lateral esquerda

Selos de habilitação (SPL10.13 a 10.24), conforme os treinamentos do colaborador.

Tamanhos: SPL10.1 — 5 × 2 cm · SPL10.2 — 10 × 6 cm · SPL10.3 a 10.12 — 6 × 2 cm · SPL10.13 a 10.24 — 3,5 cm de diâmetro
Material: Vinil impresso

SPL10.1 · Adesivo do logo1 arte

10.1Logo SPL · 5 × 2 cm · aplicado na frente

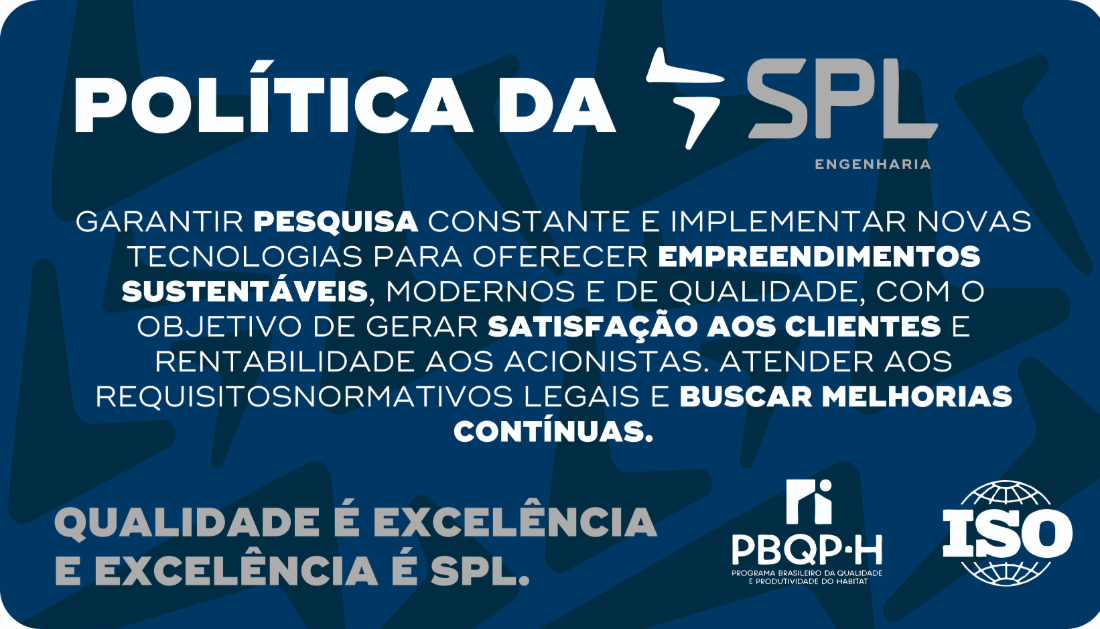

SPL10.2 · Política da qualidade

Garantir pesquisa constante e implementar novas tecnologias para oferecer empreendimentos sustentáveis, modernos e de qualidade, com o objetivo de gerar satisfação aos clientes e rentabilidade aos acionistas. Atender aos requisitos normativos legais e buscar melhorias contínuas. Qualidade é excelência e excelência é SPL.

SPL10.3 – 10.12

Adesivos de função · 6 × 2 cm

Códigos da família10 artes

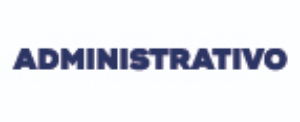

SPL10.3 Administrativo — 10.3Administrativo

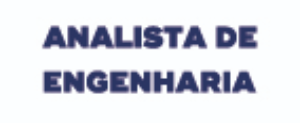

SPL10.5 Analista de engenharia — 10.5Analista de engenharia

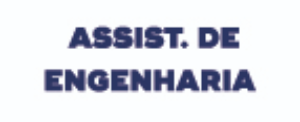

SPL10.6 Assist. de engenharia — 10.6Assist. de engenharia

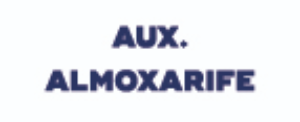

SPL10.7 Aux. almoxarife — 10.7Aux. almoxarife

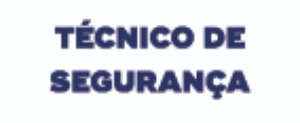

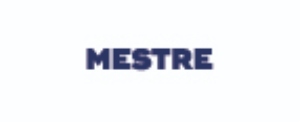

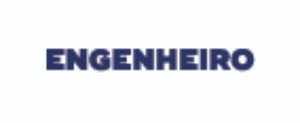

SPL10.12 Técnico de segurança — 10.12Técnico de segurança

SPL10.13 – 10.24

Selos de habilitação · Ø 3,5 cm

Os adesivos são fornecidos pela SPL após a integração e devem ser aplicados no capacete, no lado esquerdo, conforme a habilitação. O uso é obrigatório tanto para colaboradores SPL como para terceiros.

Selo de habilitação SPL10.13 — Solda — 10.13Solda

Selo de habilitação SPL10.14 — CIPA Segurança — 10.14CIPA · Segurança

Selo de habilitação SPL10.15 — EPI NR 6 — 10.15EPI · NR 6

Selo de habilitação SPL10.16 — Cremalheira — 10.16Cremalheira

Selo de habilitação SPL10.17 — Brigada de incêndio — 10.17Brigada de incêndio

Selo de habilitação SPL10.18 — Eletricidade NR 10 — 10.18Eletricidade · NR 10

Selo de habilitação SPL10.19 — Máquinas e equipamentos, grande porte — 10.19Máquinas e equipamentos · grande porte

Selo de habilitação SPL10.20 — Máquinas e equipamentos NR 12, pequeno porte — 10.20Máquinas e equipamentos · NR 12 · pequeno porte

Selo de habilitação SPL10.21 — Construção civil NR 18 — 10.21Construção civil · NR 18

Selo de habilitação SPL10.22 — Espaço confinado NR 33 — 10.22Espaço confinado · NR 33

Selo de habilitação SPL10.23 — Trabalho em altura NR 35 — 10.23Trabalho em altura · NR 35

Selo de habilitação SPL10.24 — Sinaleiro, elevação de carga — 10.24Sinaleiro · elevação de carga

Códigos da família12 artes

10.13Solda 10.14CIPA · segurança 10.15EPI · NR6 10.16Cremalheira 10.17Brigada de incêndio 10.18Eletricidade · NR10 10.19Máquinas e equipamentos · grande porte 10.20Máquinas e equipamentos · NR12 pequeno porte 10.21Construção civil · NR18 10.22Espaço confinado · NR33 10.23Trabalho em altura · NR35 10.24Sinalização · elevação de carga

Capacete por função

Cor do casco por função, conforme a prancha SPL10 do manual. Os hexadecimais abaixo foram lidos do arquivo original e servem de referência para compra do capacete.

Branco · Equipe técnica — direção, gerência, supervisão, engenheiro, administrativos, mestre, encarregados, técnicos de segurança, estagiários, assistentes, analistas e almoxarifes

#FFFFFF

Vermelho · Carpinteiro / montador de forma

#E52528

Amarelo · Ajudante / servente / auxiliar de serviços gerais

#FAEA24

Cinza · Armador

#7F7F7F

Laranja · Encanador / bombeiro hidráulico

#EF7D30

Azul · Eletricista

#2D2E83

Marrom · Op. de cremalheira / sinaleiro / op. de máquinas

#B97A57

Preto · Pintor / gesseiro

#313434

Verde · Pedreiro

#36AB4E

Azul claro · Visitantes

#9AD5E7

Regras

Um capacete por pessoa, disponibilizado na integração apenas para funcionários da SPL.

Em caso de desligamento, o material deverá ser devolvido.

A gestão dos capacetes fica a cargo da Segurança do Trabalho, que determinará um estoque mínimo.

Placas de caçamba

Treze placas de segregação de resíduos, uma por caçamba. Cada resíduo tem cor, ícone e lista de aceite próprios — a cor é o que faz a triagem funcionar de longe, no canteiro.

SPL11

Placas de caçamba

13 códigos

Tamanho: 40 × 30 cm
Material: Placa em PVC com adesivação em vinil impresso
Fixação: Buchas e parafusos — a confirmar com o marketing conforme o tipo de caçamba
Fonte: Host Grotesk

Estrutura fixa da arte, de cima para baixo: logo SPL, nome do resíduo em extrabold, ícone de contorno e a linha “Coloque aqui …” com a lista de aceite. O boomerang aparece como marca-d'água no fundo, sempre na cor do resíduo.

Atenção

A paleta desta família não segue a paleta institucional: as cores são de código de resíduo e devem ser reproduzidas exatamente como especificado, para não quebrar a triagem no canteiro.

Relacionada às placas SPL01-94 a SPL01-100 (identificação dos estoques de resíduo) e ao capítulo 08 · Meio ambiente.

Artes SPL11-01 a SPL11-1313 artes

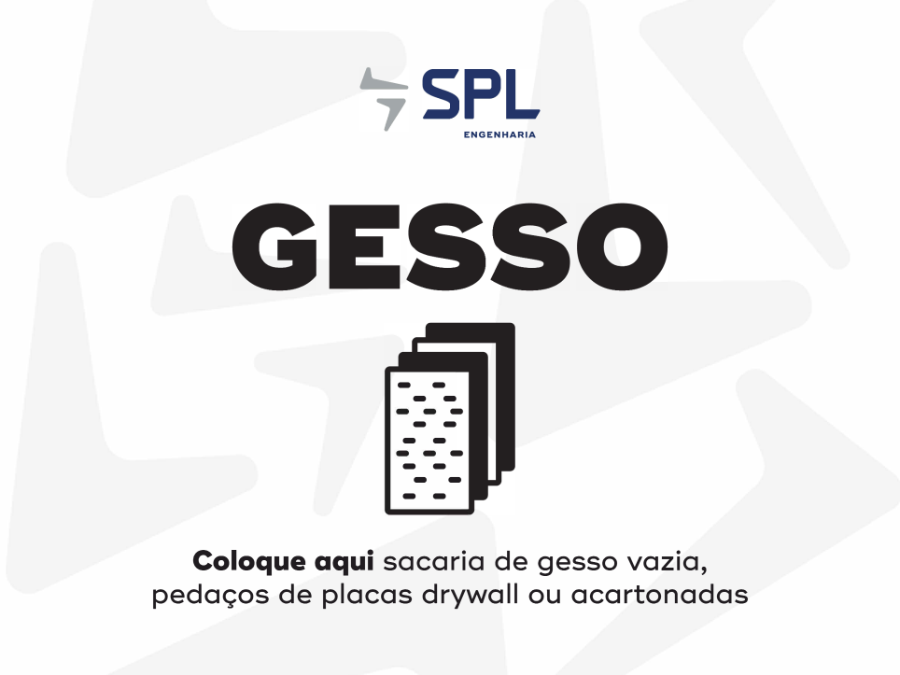

SPL11-01

Gesso

#FFFFFF

Coloque aqui sacaria de gesso vazia, pedaços de placas drywall ou acartonadas.

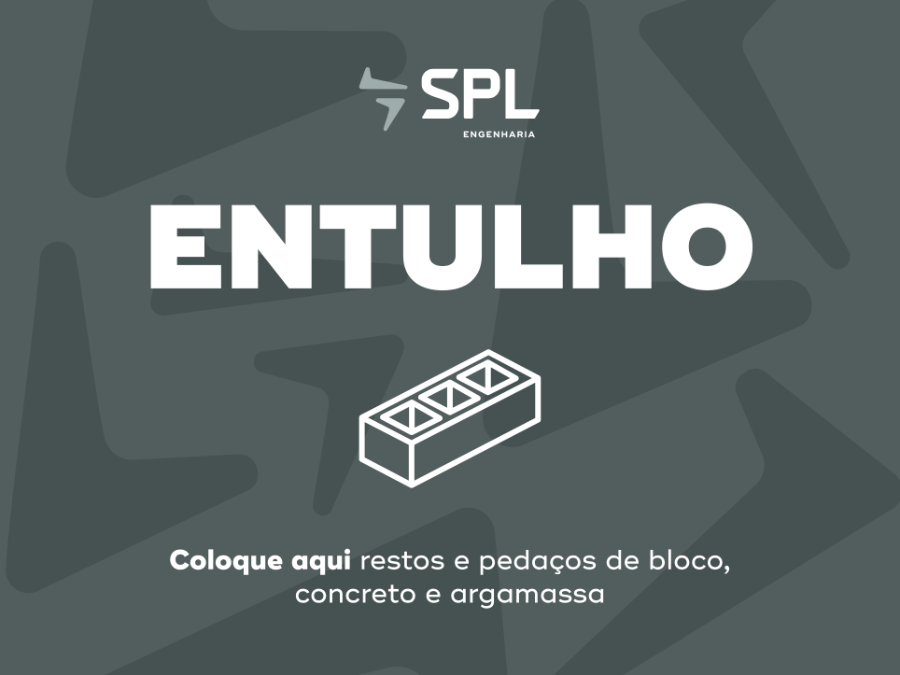

SPL11-02

Entulho

#525D5D

Coloque aqui restos e pedaços de bloco, concreto e argamassa.

SPL11-03

Sacos de cimento / argamassa / gesso

#41349A

Coloque aqui sacos de cimento, argamassa e gesso vazios.

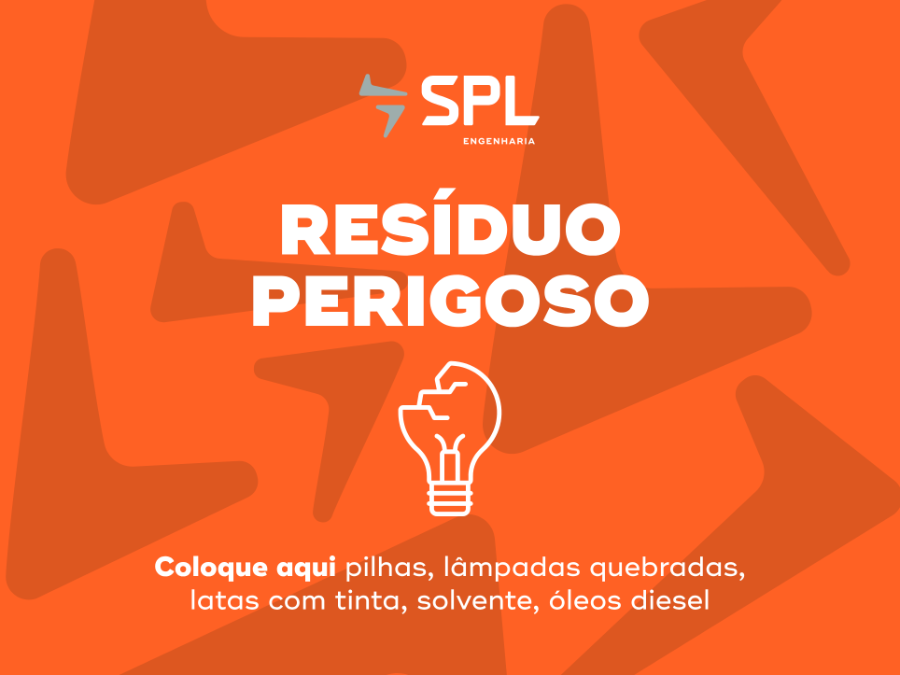

SPL11-04

Resíduo perigoso

#FF6124

Coloque aqui pilhas, lâmpadas quebradas, latas com tinta, solvente, óleos diesel.

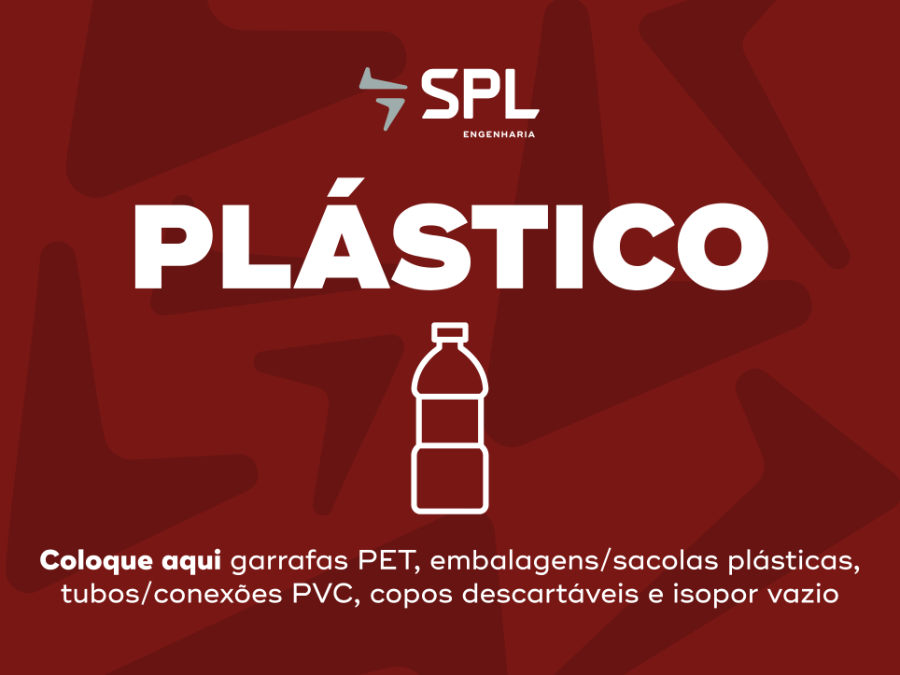

SPL11-05

Plástico

#791714

Coloque aqui garrafas PET, embalagens/sacolas plásticas, tubos/conexões PVC, copos descartáveis e isopor vazio.

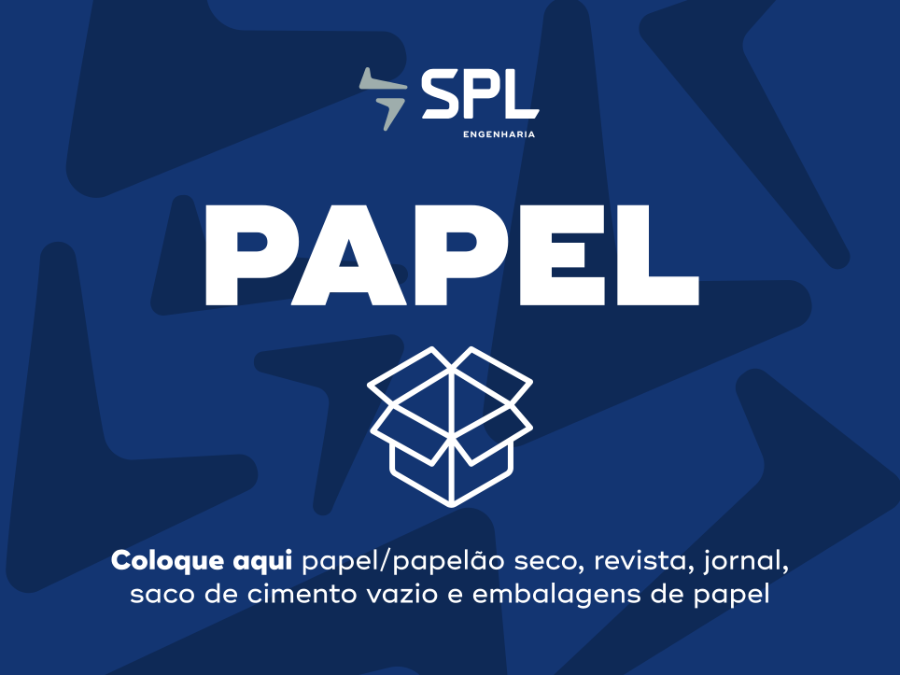

SPL11-06

Papel

#133572

Coloque aqui papel/papelão seco, revista, jornal, saco de cimento vazio e embalagens de papel.

SPL11-07

Orgânico

#2C1C12

Coloque aqui restos de alimentos, cascas de frutas e legumes, borra de café, saquinhos de chá, casca de ovo, guardanapos de papel usados.

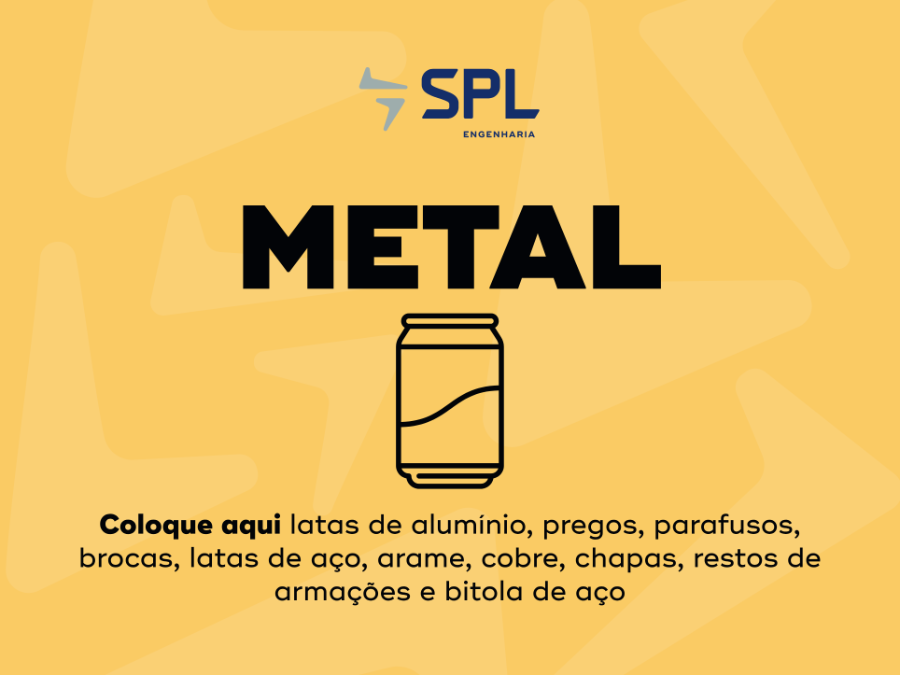

SPL11-08

Metal

#FACB64

Coloque aqui latas de alumínio, pregos, parafusos, brocas, latas de aço, arame, cobre, chapas, restos de armações e bitola de aço.

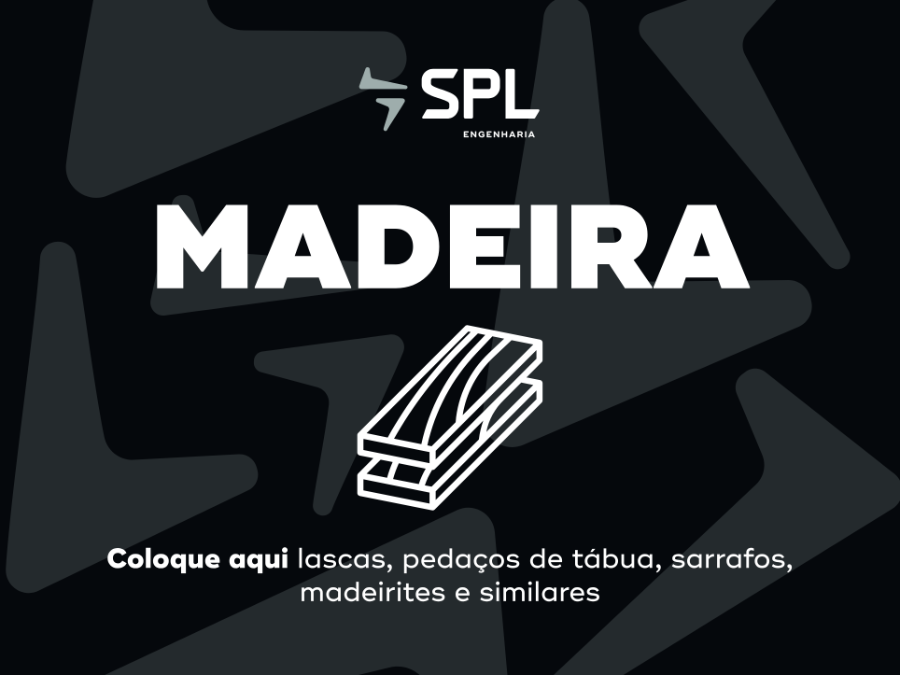

SPL11-09

Madeira

#05080C

Coloque aqui tacos, pedaços de tábua, sarrafos, madeirites e similares.

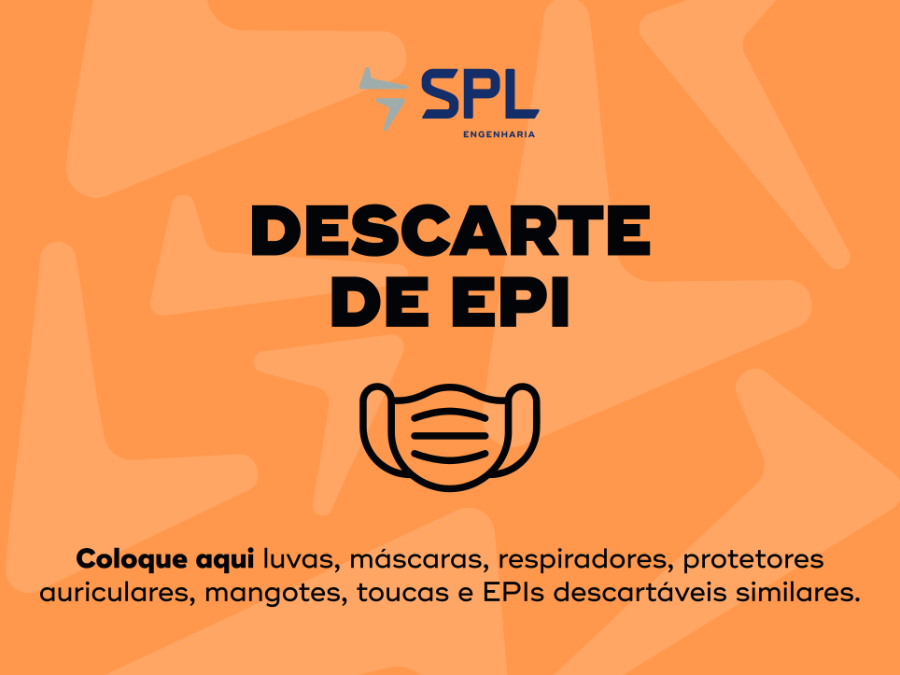

SPL11-10

Descarte de EPI

#FF984C

Coloque aqui luvas, máscaras, respiradores, protetores auriculares, mangotes, toucas e EPIs descartáveis similares.

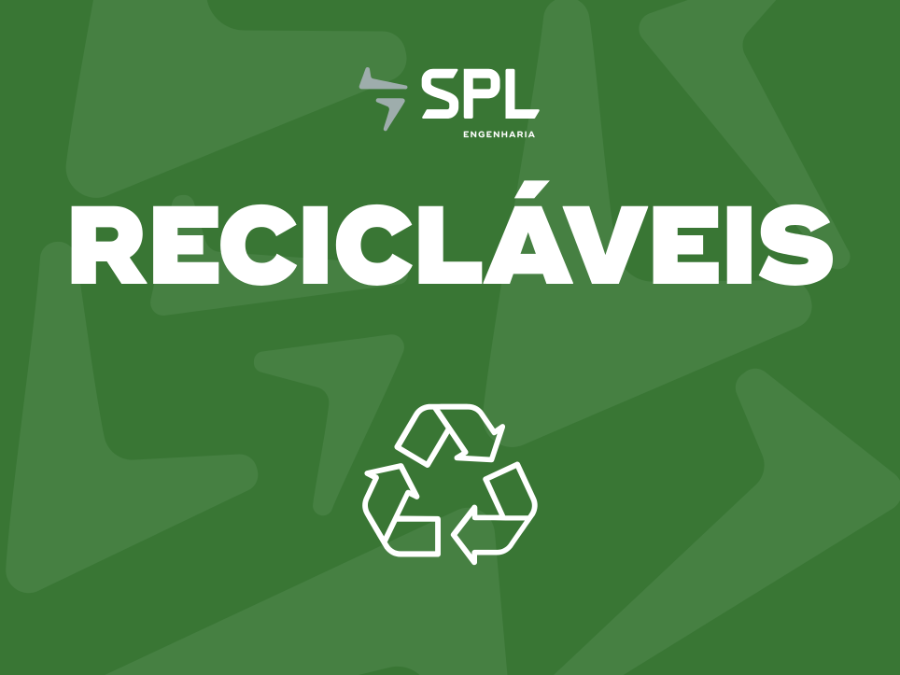

SPL11-11

Recicláveis

#397634

Placa geral de recicláveis, com o símbolo de reciclagem — sem lista de aceite. Use junto às caçambas específicas de papel, plástico e metal.

SPL11-12

Pilhas / Lâmpadas

#FF6124

Resíduo perigoso de descarte específico: pilhas e lâmpadas quebradas. Ícone de bateria em contorno e a linha “Coloque aqui …” no pé da arte. Recipiente sempre coberto e identificado — não misturar com a caçamba de resíduo perigoso geral (SPL11-04).

SPL11-13

Produto vencido

#FF3724

Placa de bloqueio, não de triagem: marca material fora da validade com a chamada “Proibido uso” e ícone de relógio com alerta. O vermelho é mais saturado que o laranja da SPL11-12 justamente para separar as duas de longe.

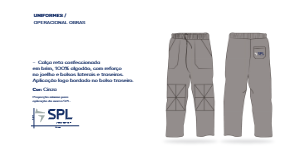

Uniformes

Quem recebe o quê, quantas peças, de quem pedir e como a marca é aplicada. Este capítulo reproduz a Política de Uniformes da SPL Engenharia e vale para todos os colaboradores.

SPL12.1

Descrição dos uniformes

6 peças

1 Camisa gola poloMalha piquet, manga curta, logo SPL bordado ao lado esquerdo

2 Camisa malha fria, manga curtaManga curta, logo SPL em silk ao lado esquerdo

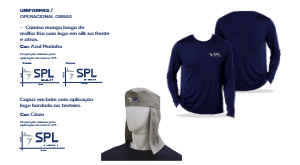

3 Malha fria, manga longa e capuzAzul-marinho, logo em silk ao lado esquerdo e nas costas

Mockup da calça reta de helanca cinza, frente e costas, com reforço no joelho, bolsos laterais e bolso traseiro — 4 **Calça helanca**Reta, reforço no joelho e bolsos laterais

Mockup da camisa social manga longa azul-marinho, frente e costas, com o bumerangue SPL bordado no lado esquerdo do peito — 5 **Camisa social**Manga longa, bumerangue SPL bordado ao lado esquerdo

6 Camisa UV line, manga longaProteção solar UV, logo SPL em silk ao lado esquerdo e nas costasModelo ilustrativo: cor e modelagem a confirmar com o fornecedor

SPL12.2

Aplicação do logo

Frente e costas

SPL12.2 · Medidas de aplicação nas camisas polo (bordado) e malha fria (silk)

Bordado nas camisas polo, silk nas de malha fria. Nunca reduzir nem ampliar além do indicado — a marca precisa ser reconhecida à distância no canteiro.

Frente

4 × 9 cm

Altura × largura

Costas

12 × 28 cm

Altura × largura

Camisa social: leva só o bumerangue SPL bordado ao lado esquerdo, sem o nome. A medida ainda não está definida na política.

SPL12.3

Quadro resumo

Peças por função

Quantidades entregues na admissão, por função. A camisa social é para quem participa de reuniões externas — no caso de engenheiros e analistas da obra, também de visitas de fiscais. O operacional da obra pode solicitar uma camisa adicional após 6 meses, chegando a três unidades.

Quantidades entregues na admissão. Se faltar modelo ou tamanho, a entrega é feita na reposição do estoque.
Função	Gola polo	Malha fria manga curta	Social	UV line manga longa	Calça	Malha fria ML e capuz
Escritórios	1	2	–	–	–	–
Novos Negócios, Suprimentos e Jurídico	1	–	2	–	–	–
Engenheiro e Analista de Engenharia da obra	1	1	2	1	–	–
Funcionários indiretos da obraEstagiários, assistentes, técnicos de segurança no trabalho, almoxarifes, mestres de obra e encarregados	1	1	–	1	–	–
Operacional da obraPedreiro, carpinteiro, armador, eletricista, encanador, servente e similares	–	–	–	–	2	2

SPL12.4

Responsáveis e regras gerais

Como pedir

Quem responde por quê

Gestão de Pessoas: Estoque de uniformes dos escritórios
Segurança do Trabalho: Estoque de uniformes das obras
Suprimentos: Produção de novos uniformes, mediante demanda

Como a obra pede

O pedido vai direto ao Suprimentos, que faz a compra faturada para o centro de custo da obra.

Regras gerais

—Os uniformes serão disponibilizados na admissão dos funcionários, conforme as quantidades previstas nesta política. Em caso de indisponibilidade de algum modelo ou tamanho, a entrega será realizada assim que houver reposição do estoque.
—Os tamanhos vão do PP ao XGG com possibilidade de formato babylook para todos os modelos, de acordo com a tabela do fornecedor.
—Em caso de desligamento, os uniformes deverão ser devolvidos antes da assinatura da rescisão contratual, ao Administrativo da obra, ao Departamento Pessoal ou ao time de Gestão de Pessoas de Campinas e MT, conforme a localidade.
—Se houver alteração do logo da SPL, os uniformes antigos deverão ser devolvidos no ato da troca.
—Não é permitido cortar ou modificar de nenhuma forma os uniformes recebidos.

Atenção · mudanças em relação ao MCO_v6

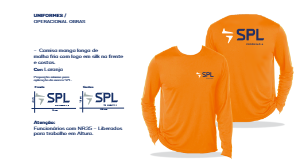

A Rev. 01 da política substitui as especificações antigas deste capítulo. Saíram do escopo: a camisa laranja NR35, a calça de brim e o capuz de brim cinza.

Se a camisa laranja de identificação de trabalho em altura continua em uso nas obras, ela precisa voltar como item da política — confirme com a Segurança do Trabalho.

Documento de origem desta seção: Política de Uniformes · Rev. 01 (PDF)

Comunicação interna dos apartamentos

A comunicação que fica com o cliente depois da entrega: diagrama do quadro de distribuição, identificação dos circuitos, registros, alçapão e etiquetas de gás e voltagem.

SPL13.1

Diagrama QDC

25 × 10 cm

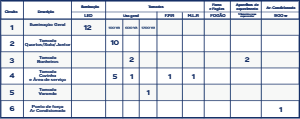

Tabela que fica colada na porta do quadro de distribuição: seis circuitos, com contagem de pontos de iluminação LED, tomadas por potência (100/600/1200 VA), fogão, aparelhos de aquecimento e ponto de ar-condicionado.

Material: Adesivo em vinil impresso
Aplicação: Interna, na face do quadro de distribuição
Variações: 4 versões no PDF, conforme a tipologia do apartamento

#00196A

SPL13.2

Identificação dos circuitos

6 etiquetas · 2 versões

SPL13.2.1 Identificação dos circuitos — versão editável — SPL13.2.1 · Versão editável, etiquetas em branco

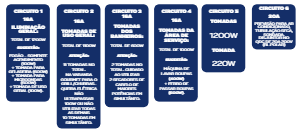

Etiquetas coladas junto a cada disjuntor, com a carga total e as advertências de uso simultâneo.

SPL13.2.1 é a alternativa editável: mesma arte e medidas, só com o título de cada circuito, para preencher conforme o projeto elétrico da obra.

Circuito 1 · 16A — Iluminação geral, total 1300 W. Fogão (somente acendimento, 100 W) + geladeira (500 W) + micro-ondas (600 W) + tomada de uso geral (100 W)

Circuito 2 · 16A — Tomadas de uso geral, total 1100 W. Onze tomadas; na varanda gourmet, grill/churrasqueira elétrica não deve ultrapassar 1100 W ou não utilizar as demais 10 tomadas em simultâneo

Circuito 3 · 16A — Tomadas dos banheiros, total 1600 W. Duas tomadas; cuidado ao utilizar dois secadores de cabelo de médias potências em simultâneo

Circuito 4 · 16A — Tomadas da área de serviço, total 1000 W. Máquina de lavar roupas (400 W) + ferro de passar (500 W)

Circuito 5 — Tomadas 1200 W · tomada 220 W

Circuito 6 · 20A — Previsão para ar-condicionado: tubulação seca, sem dry, disjuntor no QDC de 20A 220V (bipolar)

SPL13.3

Placa de registro

10 × 8 cm · 4 versões

Cada registro recebe a placa que descreve exatamente o que ele fecha — quatro versões, uma por ponto de água do apartamento. Material: adesivo em vinil impresso, aplicado junto ao registro.

Versões SPL13.3-a a SPL13.3-d4 artes

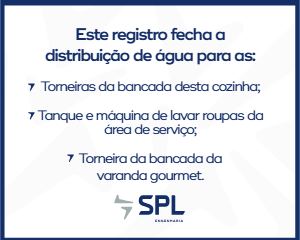

SPL13.3-a Registro da cozinha — aCozinha, área de serviço e varanda gourmet

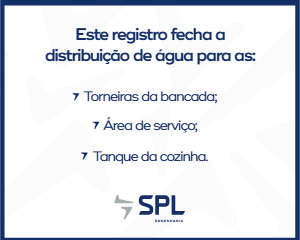

SPL13.3-b Registro da bancada — bBancada, área de serviço e tanque da cozinha

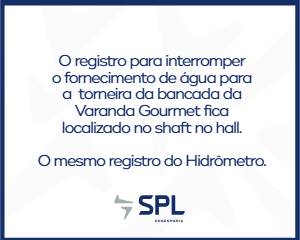

SPL13.3-c Registro da varanda gourmet — cVaranda gourmet · registro no shaft do hall

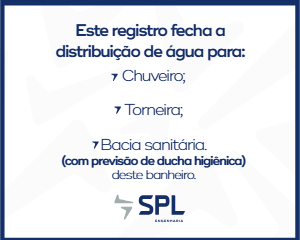

SPL13.3-d Registro do banheiro — dBanheiro · chuveiro, torneira e bacia sanitária

SPL13.4

Avisos ao cliente

15 × 12 cm · 3 versões

Avisos de garantia e uso, deixados no apartamento na entrega. Duas remetem ao Manual do Proprietário (higienização com pano umedecido em sabão neutro) e uma limita a potência do chuveiro.

Versões SPL13.4-a a SPL13.4-c3 artes

SPL13.4-a Higienização fora do box — aHigienização da área fora do box do banheiro

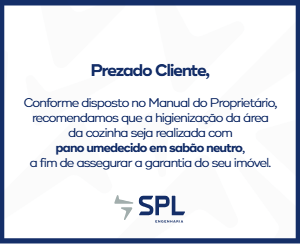

SPL13.4-b Higienização da cozinha — bHigienização da área da cozinha

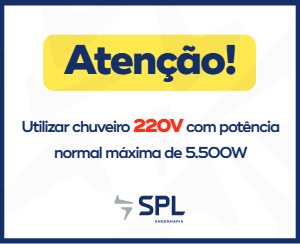

SPL13.4-c Atenção chuveiro 220V — cAtenção · chuveiro 220V, máx. 5.500 W

SPL13.5

Gás e voltagem

6 × 3 cm · 2 versões

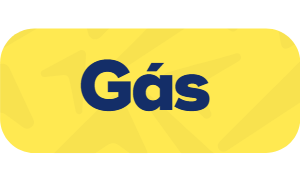

Etiquetas pequenas de identificação de ponto, aplicadas junto ao registro de gás e às tomadas de 220V. Adesivo em vinil impresso com corte localizado.

Planejamento e controle

Os quadros de gestão que ficam na parede do canteiro: cronograma de obra, avanço físico, acompanhamento visual de serviços, calendário e as placas de valores do time de Planejamento e Controle.

SPL14.1

Quadro de cronograma de obra

120 × 230 cm · 4 quadros

O cronograma é uma lousa escreve/apaga montada a partir de quatro quadros. A arte chega dividida em quatro arquivos porque o formato final não cabe em uma prancha só — a gráfica precisa uni-los antes de plotar, na sequência abaixo.

Numeração e distribuição dos quadros

Quadro 01

85 × 120 cm

Cabeçalho + coluna de serviços

Quadro 02

145 × 120 cm

Logo, data e grade de meses 01–05

Quadro 03

85 × 120 cm

Continuação das linhas de serviço

Quadro 04

145 × 120 cm

Continuação da grade de meses

Distribuição dos quatro quadros na parede, com as medidas 85 e 145 cm de largura e 120 cm de altura em cada faixa — Distribuição na parede — 01 e 02 em cima, 03 e 04 embaixo. Medidas em centímetros.

Esquema de montagem para fabricação

1ºPasso

A gráfica compõe os quadros na sequência de montagem acima — 01 e 02 formando a faixa superior, 03 e 04 a inferior.

2ºPasso

Para a plotagem, unir os Quadros 01 + 02 em um único quadro de 120 × 240 cm. O mesmo com 03 + 04.

Resultado final

Apenas 2 quadros plotados, cada um de 120 × 240 cm, que juntos formam o cronograma instalado na parede.

As duas plotagens de 230 cm de largura por 240 cm de altura total, resultado da união dos quadros 01+02 e 03+04 — Após o 2º passo: duas plotagens de 230 cm de largura, somando 240 cm de altura.

Resultado final do quadro de cronograma de obra montado na parede, com a arte completa em peça única — Resultado final montado: a arte lida como **peça única** na parede.

Instalação na parede

Tamanho: 120 × 230 cm
Material: Placa em PVC com adesivação em adesivo vinílico para lousa, que permite escrita com caneta escreve/apaga
Fixação: Bucha e parafuso de 8 mm — cerca de 12 unidades: uma em cada ponta e uma em cada meio
Fonte: Host Grotesk

Atenção

As artes somam 230 cm de largura e a plotagem é pedida em 240 cm — os 10 cm restantes são folga de recorte e alinhamento. Confirme a sangria com a gráfica antes de fechar o orçamento.

Artes dos Quadros 01 a 044 artes

Cronograma de obra — Quadro 01 — 01Cabeçalho e coluna de serviços · 85 × 120 cm

Cronograma de obra — Quadro 02 — 02Grade de meses 01–05 e campo de data · 145 × 120 cm

Cronograma de obra — Quadro 03 — 03Continuação das linhas de serviço · 85 × 120 cm

Cronograma de obra — Quadro 04 — 04Continuação da grade de meses · 145 × 120 cm

SPL14.2

Acompanhamento de avanço

120 × 90 cm

Quadro anual de avanço: doze colunas de mês por oito linhas livres, com campos de obra, ano, atualizado em e um bloco de observações. Fundo azul SPL com o boomerang em contorno coral no canto inferior esquerdo.

Tamanho: 120 × 90 cm
Material: Placa em PVC com adesivo vinílico para lousa (escreve/apaga)
Fixação: Bucha e parafuso de 8 mm — quantidade a confirmar com o marketing
Fonte: Host Grotesk

SPL14.3

Acompanhamento visual de serviços

170 × 100 cm

O único quadro em fundo branco do capítulo. Cada elevação representa um serviço e traz a grade de pavimentos — do Recebido e Platibanda no topo até o 1º pavimento — com uma célula por apartamento, para pintar o avanço unidade a unidade. O campo aberto no título nomeia o empreendimento; obra, data e observações ficam no canto inferior direito.

Tamanho: 170 × 100 cm
Material: Placa em PVC com adesivo vinílico para lousa (escreve/apaga)
Fixação: Bucha e parafuso de 8 mm — quantidade a confirmar com o marketing
Fonte: Host Grotesk

SPL14.4

Calendário de obras

120 × 120 cm

Calendário mensal genérico: sete colunas de dia da semana e células em branco, para a obra escrever o mês e as datas a cada virada. Único quadro do capítulo com as células em off-white em vez de branco puro.

Tamanho: 120 × 120 cm
Material: Placa em PVC com adesivo vinílico para lousa (escreve/apaga)
Fixação: Bucha e parafuso de 8 mm — quantidade a confirmar com o marketing
Fonte: Host Grotesk

SPL14.5

Placas de valores

40 × 30 cm · 6 artes

Tamanho: 40 × 30 cm
Material: Placa em PVC com adesivação em vinil impresso
Fixação: Buchas e parafusos — a confirmar conforme a parede
Fonte: Host Grotesk

Duas famílias de mensagem, aplicadas em conjunto na sala do Planejamento e Controle: Planejamento (3 artes) e Controle (3 artes). Estrutura fixa: logo SPL centralizado no topo, o valor em extrabold laranja e a frase em light branco, sobre o boomerang em marca-d'água.

Atenção

Estas artes usam um laranja e um azul fora da paleta do manual. Antes de produzir, alinhe com o marketing se a conversão para Goiaba #FF6E5A e Azul Médio #00196A deve ser feita.

Artes SPL14.5-01 a SPL14.5-066 artes

SPL14.5-01 Controle — cada avanço registrado representa uma conquista — 01Controle · cada avanço registrado representa uma conquista

SPL14.5-02 Planejamento — planejar é cuidar do prazo, do custo e da qualidade — 02Planejamento · planejar é cuidar do prazo, do custo e da qualidade

SPL14.5-03 Planejamento — organização prévia reduz imprevistos e retrabalhos — 03Planejamento · organização prévia reduz imprevistos e retrabalhos

SPL14.5-04 Controle — acompanhar é demonstrar compromisso com o resultado — 04Controle · acompanhar é demonstrar compromisso com o resultado

SPL14.5-05 Controle — resultado é construído com disciplina diária — 05Controle · resultado é construído com disciplina diária

SPL14.5-06 Planejamento — quem planeja com clareza executa com confiança — 06Planejamento · quem planeja com clareza executa com confiança

Respeito pela sua história.

Dúvidas sobre qualquer placa deste manual: marketing@spl.eng.br

spl.eng.br · @splengenharia
